Системная плата
Dell™ Vostro™ A90 Руководство по обслуживанию
Извлечение системной платы
Замена системной платы
Установка раскладки клавиатуры
Обновление метки производителя
Извлечение системной платы
1. Выполните инструкции , описанные в разделе Перед началом работы .
2. Снимите крышку модуля (смотрите раздел Снятие крышки модуля ).
3. Извлеките модуль памяти (смотрите раздел Извлечение модуля памяти ).
4. Извлеките твердотельный диск (смотрите раздел Извлечение твердотельного диска ).
5. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
6. Снимите упор для рук (смотрите раздел Снятие упора для рук ).
7. Отсоедините кабели дисплея , антенные кабели мини-платы и кабель динамика от соответствующих разъемов на системной плате (смотрите
раздел Дисплей в сборе ).
8. Отсоедините кабель микрофона и кабель адаптера переменного тока от соответствующих разъемов на системной плате .
9. Выверните два винта , которыми системная плата крепится к основанию компьютера.
10. Приподнимите системную плату под углом к боковой стороне компьютера и извлеките ее из основания компьютера .
Замена системной платы
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной
странице раздела Regulatory Compliance (Соответствие стандартам), расположенной по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Заземлитесь для предотвращения возникновения электростатического разряда , надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности (например, задней панели) компьютера.

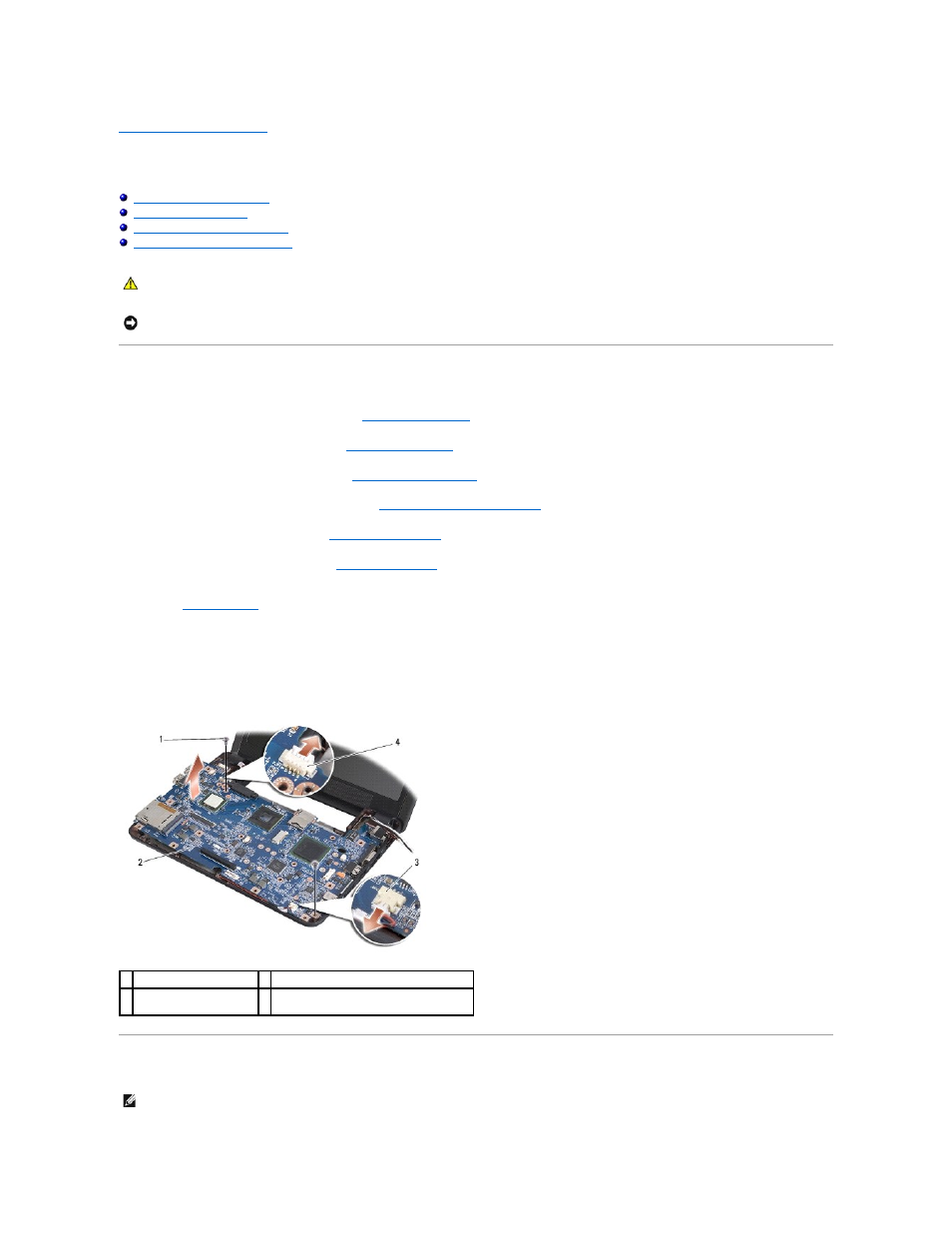

1 винт (2) 2 системная плата
3 разъем кабеля
микрофона
4 разъем кабеля адаптера переменного
тока
ПРИМЕЧАНИЕ . Термоохлаждающие накладки могут приклеиться к нижней части упора для рук . Снимите термоохлаждающие накладки с нижней
части упора для рук .
