Обратная установка мини, Платы, Обратная установка мини -платы – Инструкция по эксплуатации Dell Vostro A90 (Late 2008)
Страница 24
Обратная установка мини
-платы
1.
Выполните инструкции
, описанные в разделе
Перед началом работы
.
2.
Выньте новую мини
-плату из упаковки.
3.

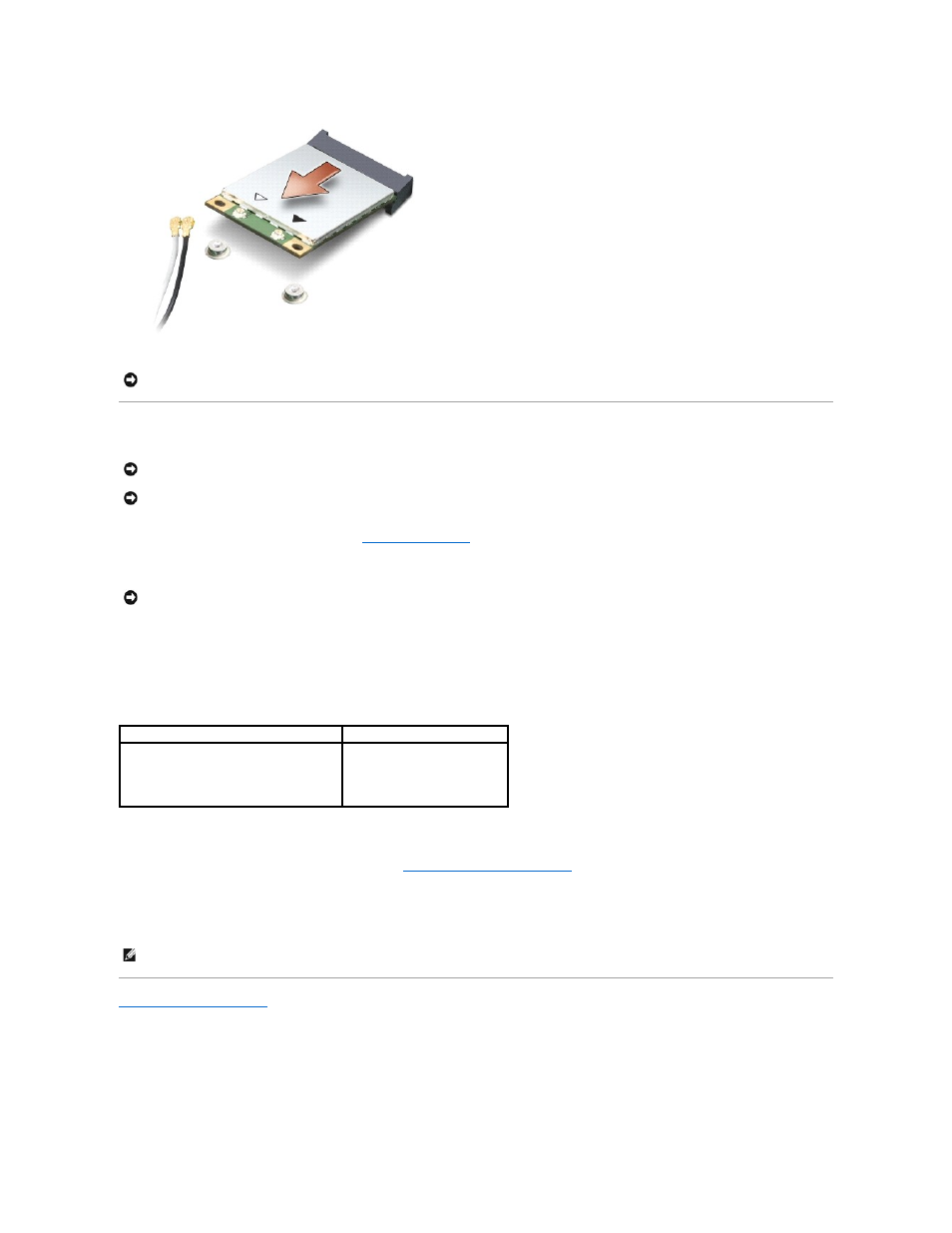

Вставьте мини
-плату под углом 45 градусов в разъем на системной плате.
4.
Вдавите другой конец мини
-платы в слот на системной плате и вверните обратно два крепежных винта.
5.
Подсоедините соответствующие антенные кабели к устанавливаемой мини
-плате. В приведенной ниже таблице описывается схема цветов
антенных кабелей мини
-платы, поддерживаемой компьютером.
6.
Закрепите неиспользуемые антенные кабели в защитном майларовом хомуте
.
7.
Установите на место крышку модуля
(смотрите раздел
Обратная установка крышки модуля
).
8.
Задвиньте аккумулятор в отсек до щелчка и установите защелку фиксатора аккумулятора в положение «закрыто»
.
9.
Установите необходимые драйверы и утилиты для компьютера
. Дополнительную информацию смотрите в Руководствo по технологиям Dell.
Назад на страницу содержания
ВНИМАНИЕ
.
Храните извлеченную мини
-плату в защитной антистатической упаковке. Смотрите информацию о защите от электростатического
разряда в сведениях по технике безопасности
, прилагаемых к компьютеру.
ВНИМАНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность установки. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и на системной плате
, и измените направление установки платы.
ВНИМАНИЕ
.
Во избежание повреждения мини
-платы не разрешается размещать кабели под платой.
ВНИМАНИЕ
.
Равномерно надавите на плату
, чтобы задвинуть ее в слот. Если приложить слишком большое усилие, можно повредить разъем.
Разъемы на мини
-плате
Схема цветов антенных кабелей
WLAN (2 антенных кабеля)
Основной
WLAN (белый треугольник)
Вспомогательный
WLAN (черный треугольник)
белый
черный
ПРИМЕЧАНИЕ
.
Если устанавливается мини
-плата, приобретенная не у компании Dell, необходимо установить соответствующие драйверы и
утилиты
. Дополнительную информацию смотрите в Руководствo по технологиям Dell.
