72 Батарея типа «таблетка»
Последовательность действий
1
Найдите гнездо батареи. См. раздел «Элементы системной платы»
на стр. 15.
2

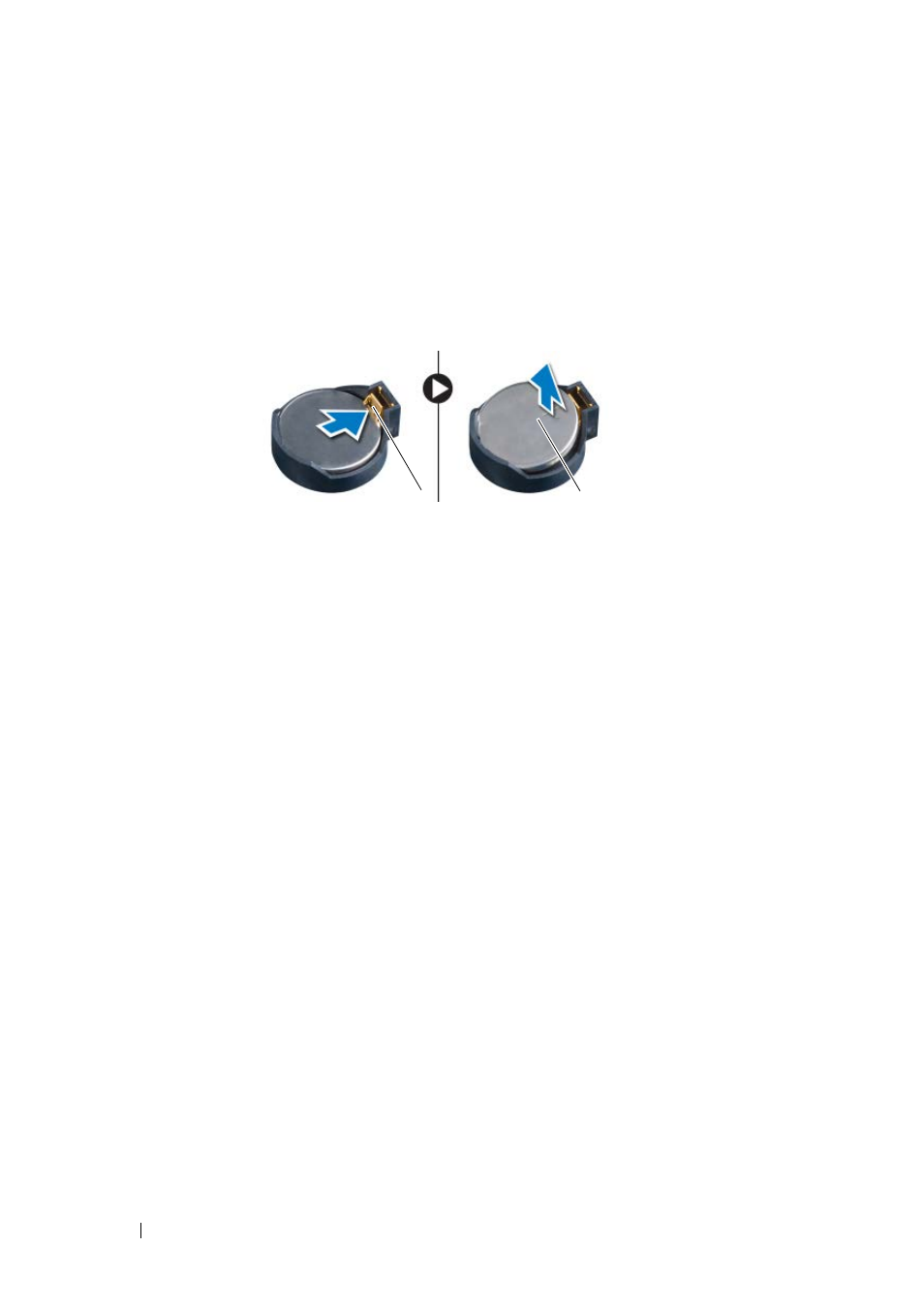

Отведите рычажок фиксатора батареи в сторону так, чтобы батарея
выскочила из гнезда.
Замена батареи типа «таблетка»
Последовательность действий
1
Вставьте батарею в гнездо, чтобы сторона со знаком «+» была
обращена вверх, затем установите батарею на место (при этом
будет слышен щелчок).
Действия после завершения операции
1
Установите на место отсек для дисков. См. раздел «Установка отсека
для дисков» на стр. 41.
2
Установите лицевую панель на место. См. раздел «Установка передней
лицевой панели» на стр. 37.
3
Установите на место кожух вентилятора. См. раздел «Установка кожуха
вентилятора.» на стр. 20.
4
Установите крышку корпуса на место. См. раздел «Установка крышки
компьютера» на стр. 18.
1
рычажок фиксатора батареи
2
батарея типа «таблетка»
2 1
