Процессор 69
4
Совместите угол процессора, соответствующий контакту «1», с углом
контакта «1» гнезда, а затем вставьте процессор в гнездо. Аккуратно
вставьте процессор в гнездо и убедитесь, что он расположен правильно.
5
Когда процессор полностью установится в гнездо, закройте крышку
процессора.
6
Опустите рычажок фиксатора вниз и заведите его под защелку на
крышке процессора.
ВНИМАНИЕ.
Убедитесь, что выемка в крышке процессора расположена под
направляющим штырем.

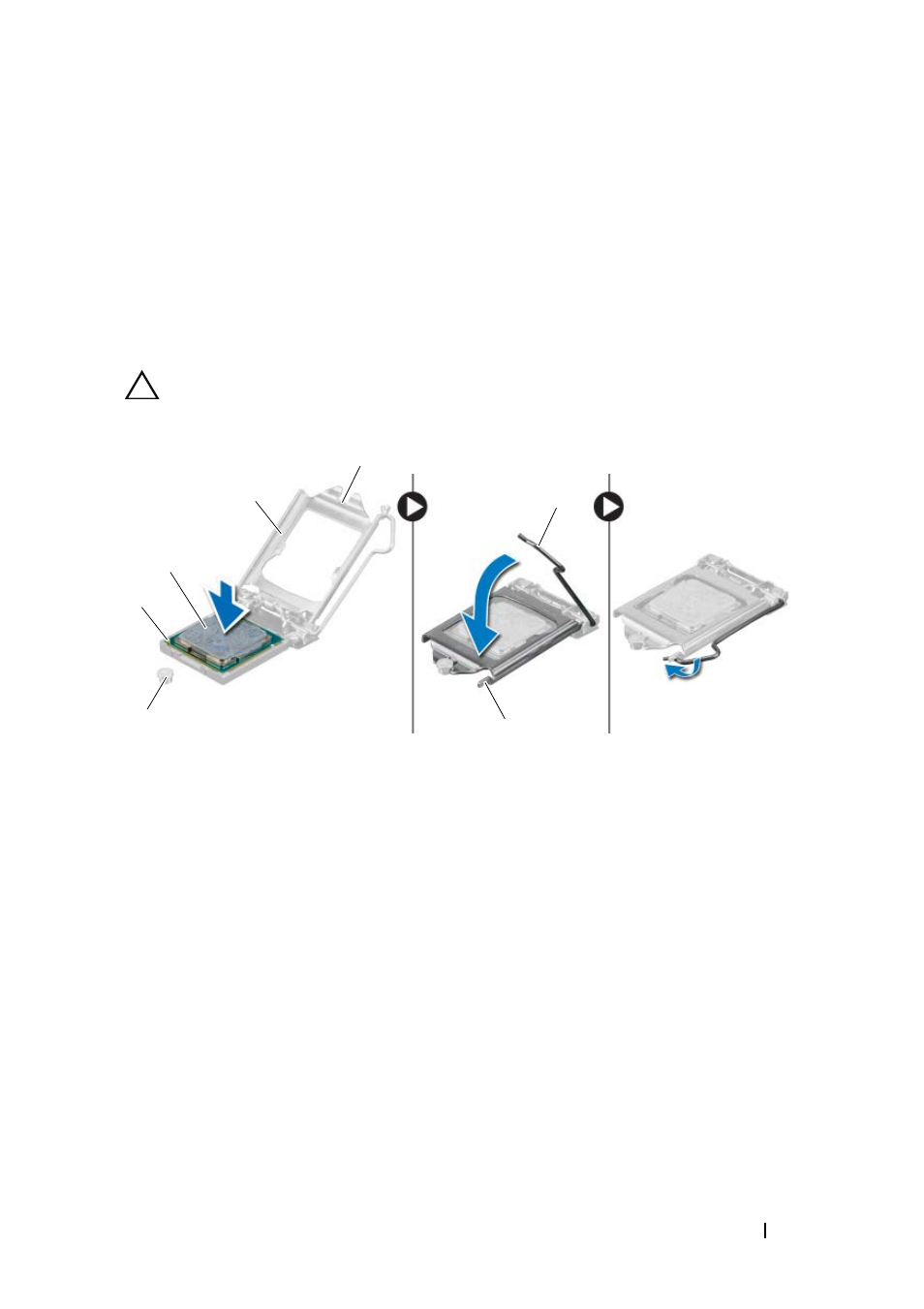

1 направляющий штырь 2 угол процессора
с контактом «1»
3 процессор
4 крышка процессора 5 выемка в крышке
процессора
6 рычажок фиксатора
7 защелка
6
1
5
2
4
3
7
