Извлечение платы ввода вывода | 27
Извлечение платы ввода вывода
ПРЕДУПРЕЖДЕНИЕ. Перед началом работы с внутренними компонентами компьютера
прочитайте инструкции по технике безопасности, прилагаемые к компьютеру
«Перед работой с внутренними компонентами компьютера» на стр. 7. После завершения
работ с внутренними компонентами компьютера следуйте инструкциям, приведенным
в разделе «После выполнения работ с внутренними компонентами компьютера»
на стр. 9. Дополнительные сведения по вопросам безопасности см. на веб странице,
посвященной соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 10.
2 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 12.
3 Извлеките жесткий диск. См. раздел «Извлечение жесткого диска» на стр. 17.

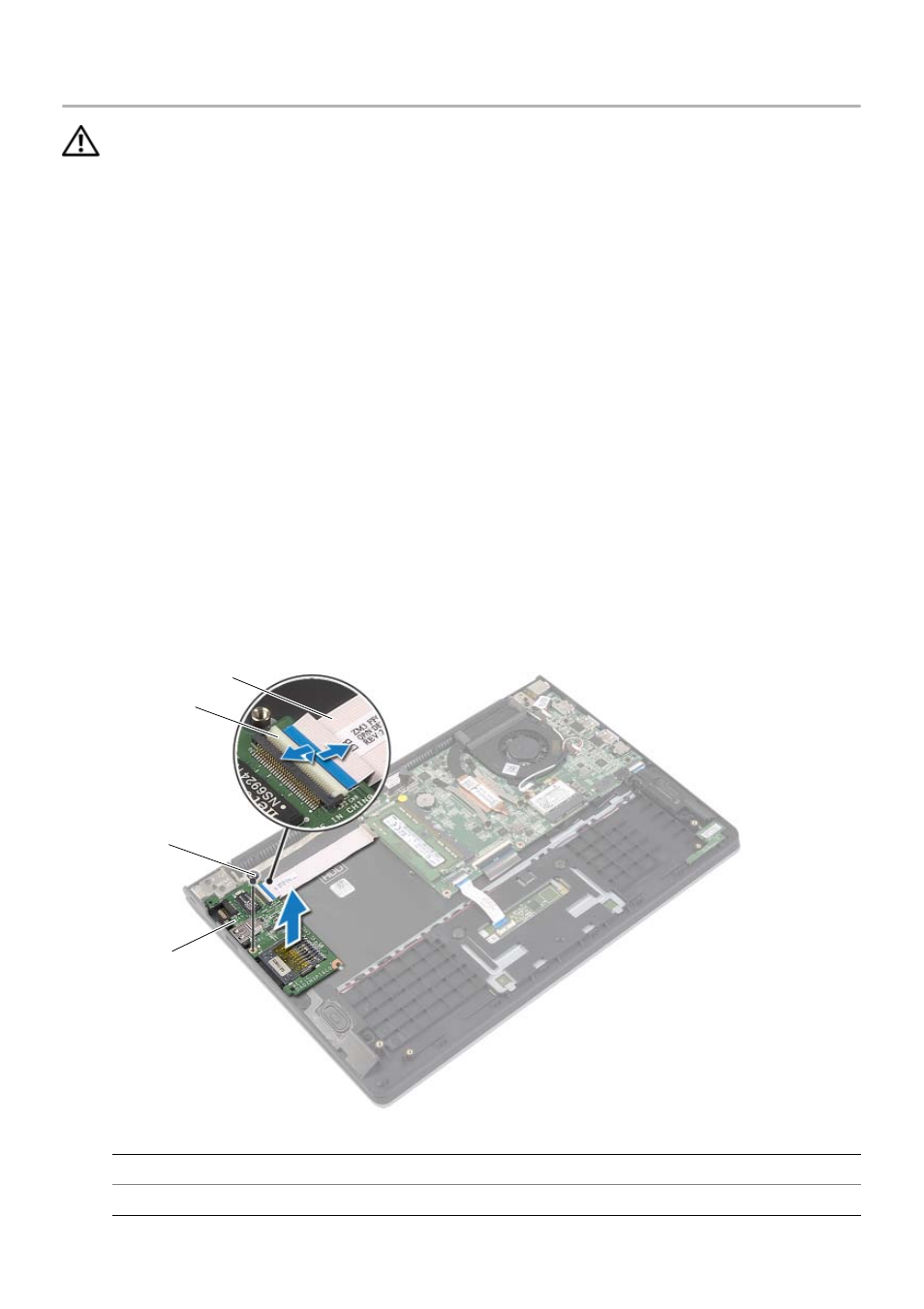

Последовательность действий
1 Приподнимите защелку и отсоедините кабель платы ввода вывода от платы ввода вывода.
2 Открутите винт, которым плата ввода вывода крепится к упору для рук в сборе.
3 Приподнимите плату ввода вывода и снимите ее с упора для рук в сборе.
1
кабель платы ввода вывода
2
защелка
3
винт
4
плата ввода вывода
1
2
3
4
