Извлечение динамиков | 23
Извлечение динамиков
ПРЕДУПРЕЖДЕНИЕ. Перед началом работы с внутренними компонентами компьютера
прочитайте инструкции по технике безопасности, прилагаемые к компьютеру
«Перед работой с внутренними компонентами компьютера» на стр. 7. После завершения
работ с внутренними компонентами компьютера следуйте инструкциям, приведенным
в разделе «После выполнения работ с внутренними компонентами компьютера»
на стр. 9. Дополнительные сведения по вопросам безопасности см. на веб странице,
посвященной соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 10.
2 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 12.

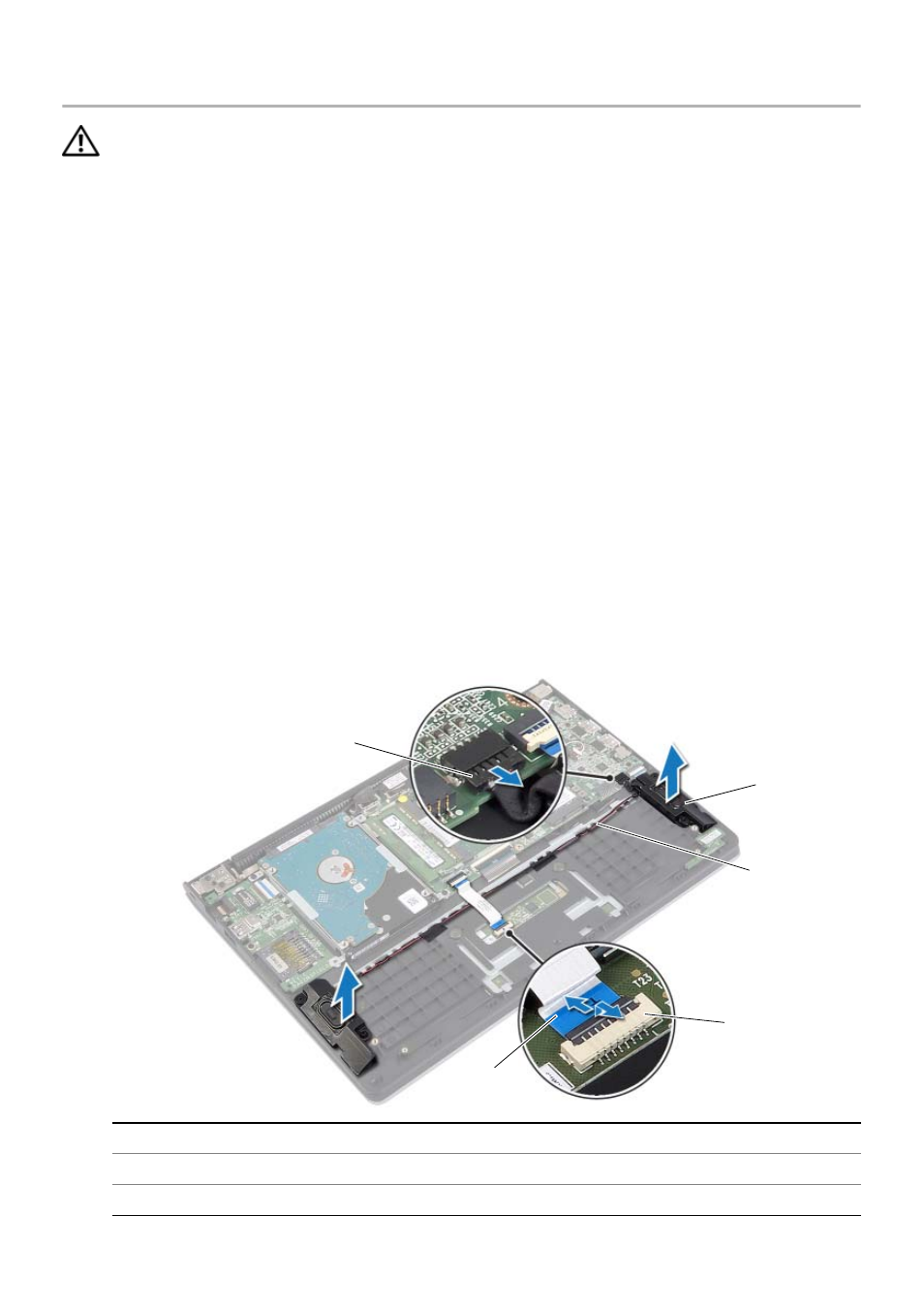

Последовательность действий
1 Приподнимите защелку и отсоедините кабель сенсорной панели от сенсорной панели.
2 Аккуратно отсоедините кабель сенсорной панели от упора для рук в сборе.
3 Приподнимите динамики и выведите кабели динамиков из направляющих желобков
на упоре для рук в сборе.
4 Отсоедините от системной платы кабель динамика.
1
динамики (2)
2
направляющие желобки
3
защелка
4
кабель сенсорной панели
5
кабель динамика
4
3
5
1
2
