Установка и замена компонентов 243

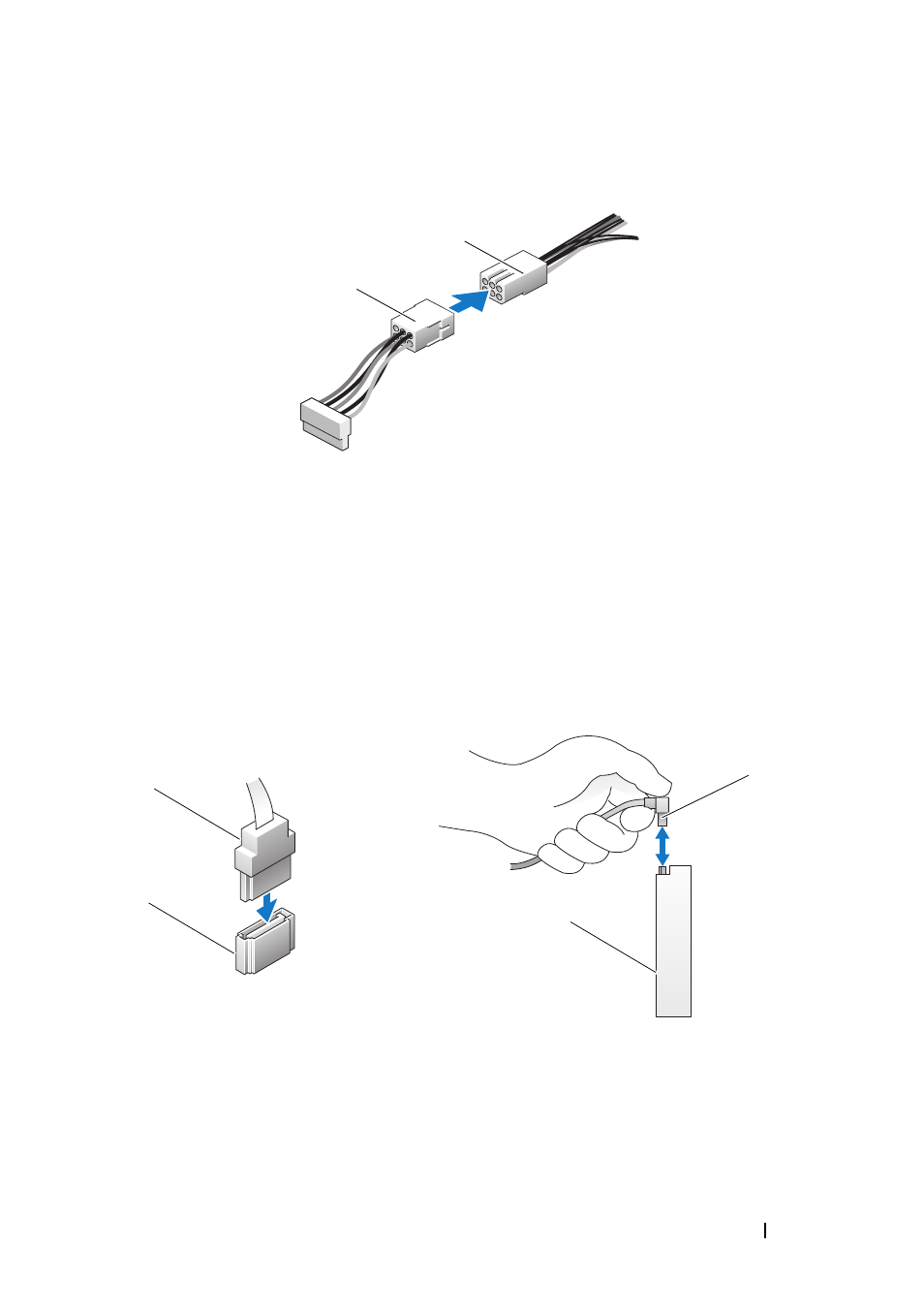

Разъемы кабеля питания
При подсоединении кабеля передачи данных возьмитесь за разъем кабеля
с обеих сторон и надавите на него, чтобы он плотно вошел в разъем на
плате. При отсоединении кабеля передачи данных возьмитесь за разъем
кабеля с обеих сторон и потяните его, чтобы он вышел из разъема на плате.
Разъемы кабеля передачи данных SATA
1
кабель питания
2
входной разъем
энергопитания
1
кабель передачи данных
SATA
2
разъем SATA на системной
плате
3
диск SATA
4
кабель передачи данных
SATA
1
2
1
2
3
4
