USB/аудиоплата
Руководство по обслуживанию Dell™ Inspiron™ 1564
Снятие USB/аудиоплаты
Установка USB/аудиоплаты
Снятие USB/аудиоплаты
1. Выполните действия , описанные в разделе Перед началом работы .
2. Извлеките аккумулятор (см. Извлечение аккумулятора ).
3. Извлеките оптический дисковод (см. раздел Извлечение оптического дисковода ).
4. Снимите крышку модуля (см. раздел Снятие крышки модуля ).
5. Снимите панель кнопки питания (см. раздел Снятие панели кнопки питания ).
6. Снимите клавиатуру (см. раздел Извлечение клавиатуры ).
7. Снимите упор для рук (см. раздел Снятие упора для рук ).
8. Разожмите защелку разъема и вытащите кабель USB/аудио из разъема на USB/аудиоплате.
9. Выверните винт , которым USB/аудиоплата крепится к основанию компьютера.
10. Приподняв USB/аудиоплату, осторожно выньте разъемы USB и аудио из корпуса компьютера.
ВНИМАНИЕ ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности .
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения системной платы выньте основной аккумулятор (см. раздел Извлечение аккумулятора )
перед началом работы с внутренними компонентами компьютера .

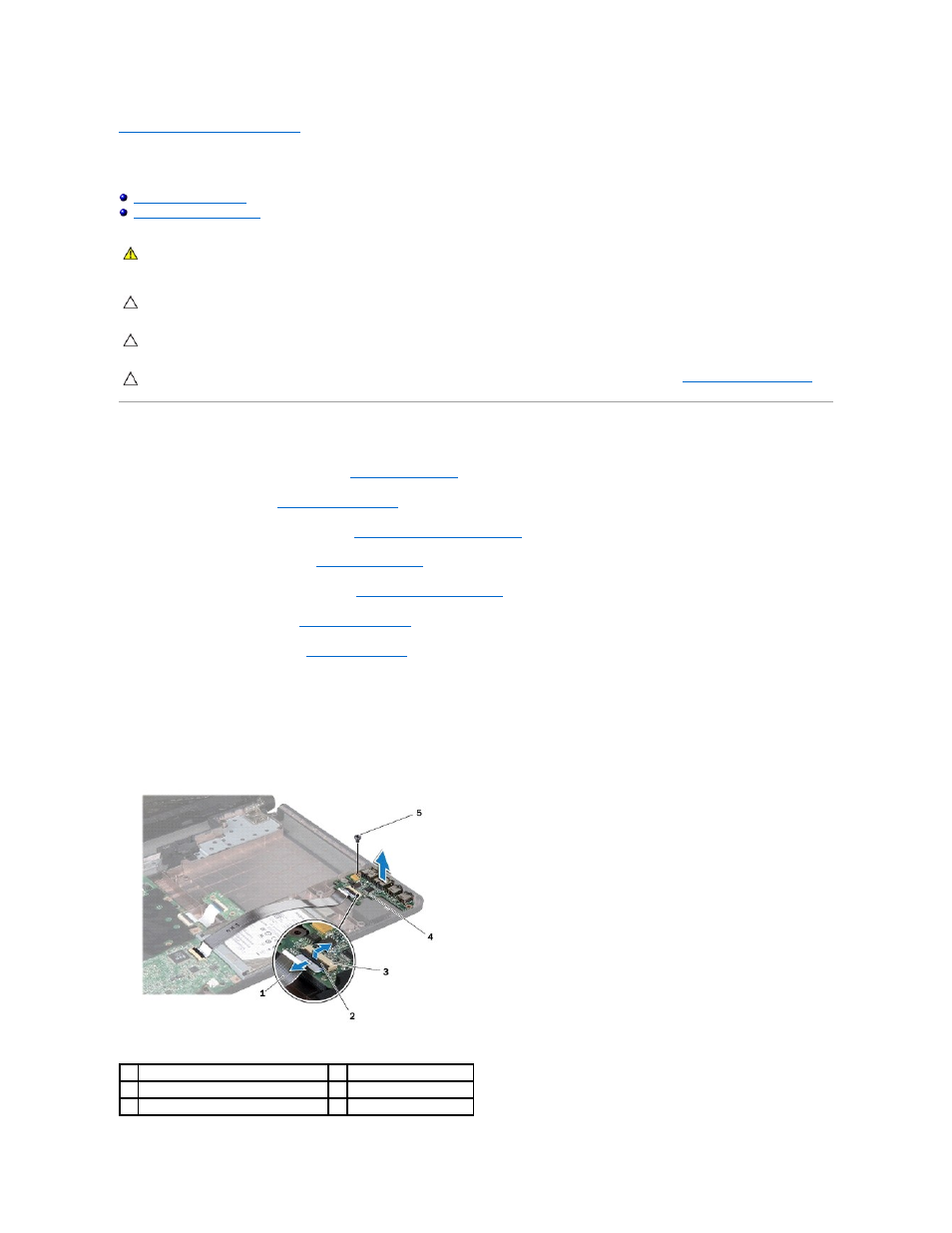

1 кабель USB/аудио 2 защелка разъема
3 разъем на USB/аудиоплате 4 USB/аудиоплата
5 винт
