Страница 26: Установка кабеля дисплея
Установка шарниров дисплея
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Для правильной установки шарниров дисплея на крышку дисплея используйте направляющие штыри
. Убедитесь в том, что антенные кабели
мини
-платы и кабель дисплея проложены под левым шарниром, перед тем как затянуть винт.
3.
Вверните обратно два винта
, которыми шарниры дисплея крепятся к крышке дисплея.
4.
Установите на место панель дисплея
(см. раздел
).
5.
Установите на место лицевую панель дисплея
(см. раздел
6.
Установите на место дисплей в сборе
).
7.
Установите аккумулятор обратно
(см.
Замена аккумулятора
).
Кабель дисплея
Извлечение кабеля дисплея
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите дисплей в сборе
(см. раздел
).
3.
Снимите лицевую панель дисплея
(см. раздел
).
4.
Снимите панель дисплея
(см. раздел
5.
Снимите шарниры дисплея
(см. раздел
).
6.
Запомните
, как уложен кабель дисплея, и выньте его из крышки дисплея.
Установка кабеля дисплея

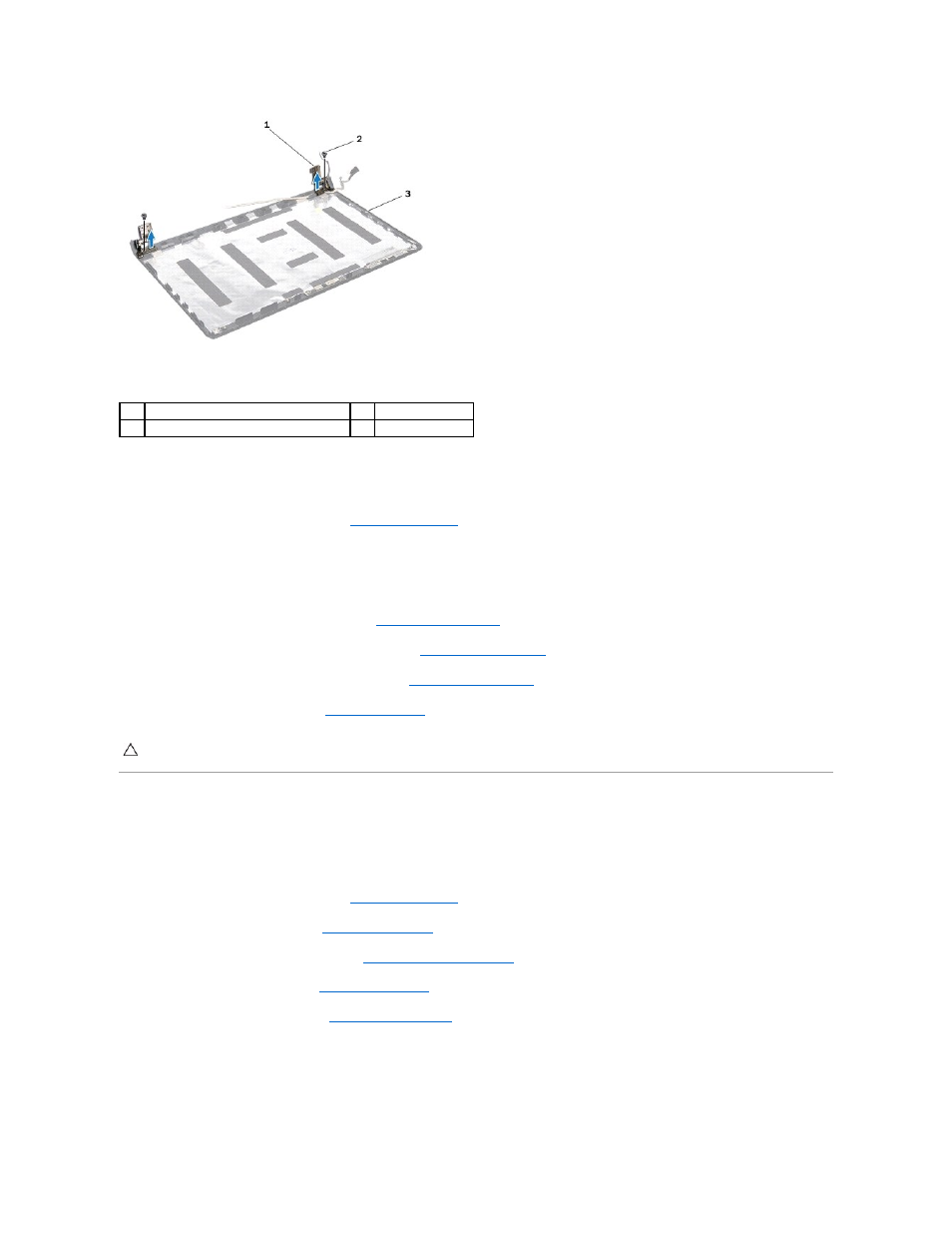

1
шарниры дисплея
(2)
2
винты
(2)
3
крышка дисплея
ПРЕДУПРЕЖДЕНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно
внутри корпуса
. В противном случае можно повредить компьютер.
