Вид справа, Вид слева – Инструкция по эксплуатации Dell D/Dock Expansion-Station
Страница 5

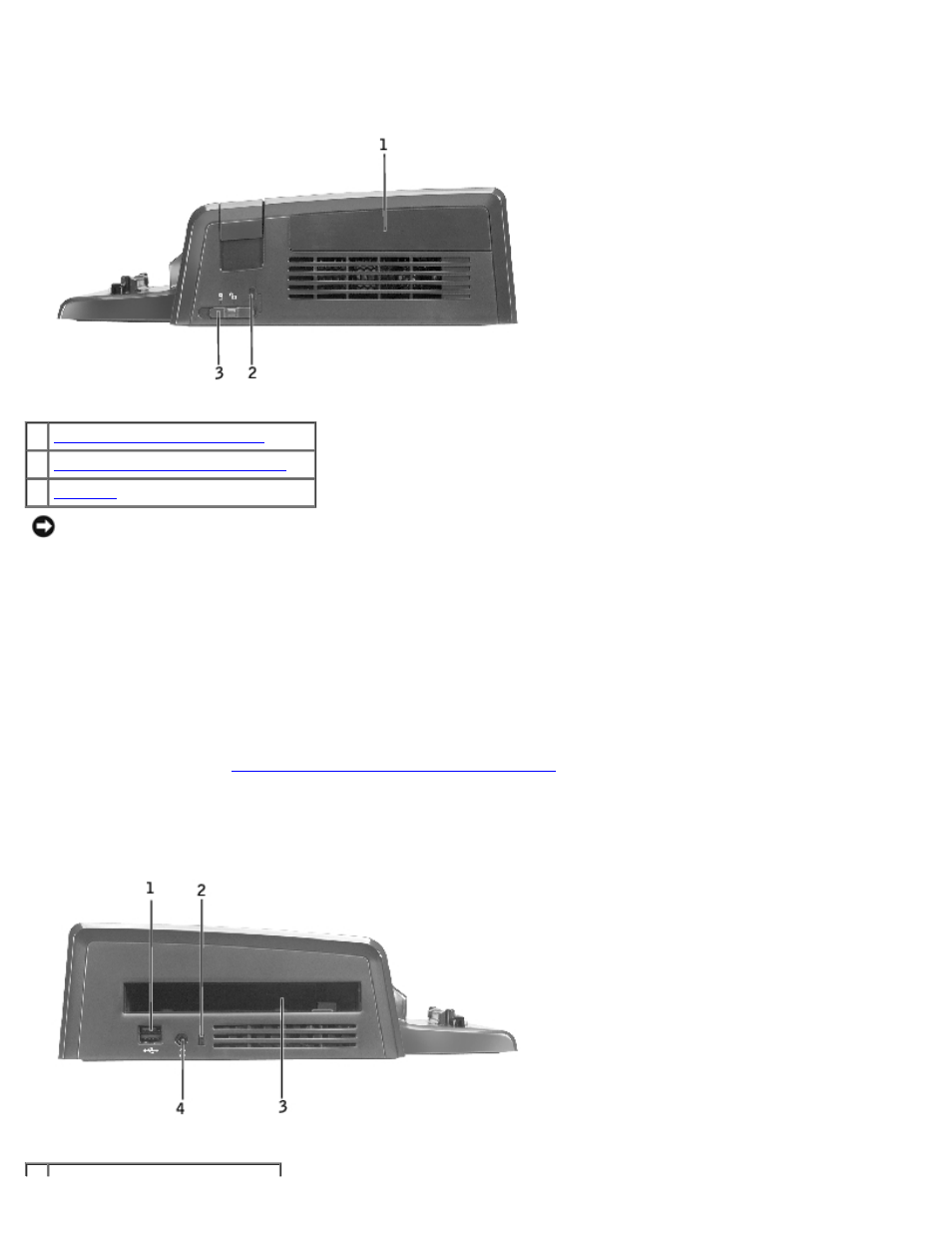

Вид справа
1
2
3
ЗАМЕЧАНИЕ.
Во избежание повреждения компьютера или стыковочной станции, не пристыковывайте
компьютер, если защелка находится в позиции "закрыто".
Защелка.
Передвиньте защелку в направлении передней панели стыковочной станции (в позицию "закрыто"), чтобы
закрепить компьютер на станции. Защелка также блокирует крышку отсека для платы PCI и фиксирует устройство в
модульном отсеке. Перед нажатием кнопки освобождения передвиньте защелку в направлении задней панели
стыковочной станции (в позицию "открыто").
Чтобы можно было прикрепить к стыковочной станции защитный трос, защелка должна находиться в положении
"закрыто".
Отверстие для защитного троса.
Позволяет присоединить к стыковочной станции серийное блокировочное
устройство. Чтобы можно было прикрепить защитный трос, защелка должна находиться в положении "закрыто".
Крышка отсека для плат PCI.
Дает доступ к плате PCI, установленной в стыковочной станции. Дополнительную
информацию см. в разделе
Установка и удаление плат расширения PCI
Вид слева
