Инструкция по эксплуатации Dell D/Dock Expansion-Station
Страница 4

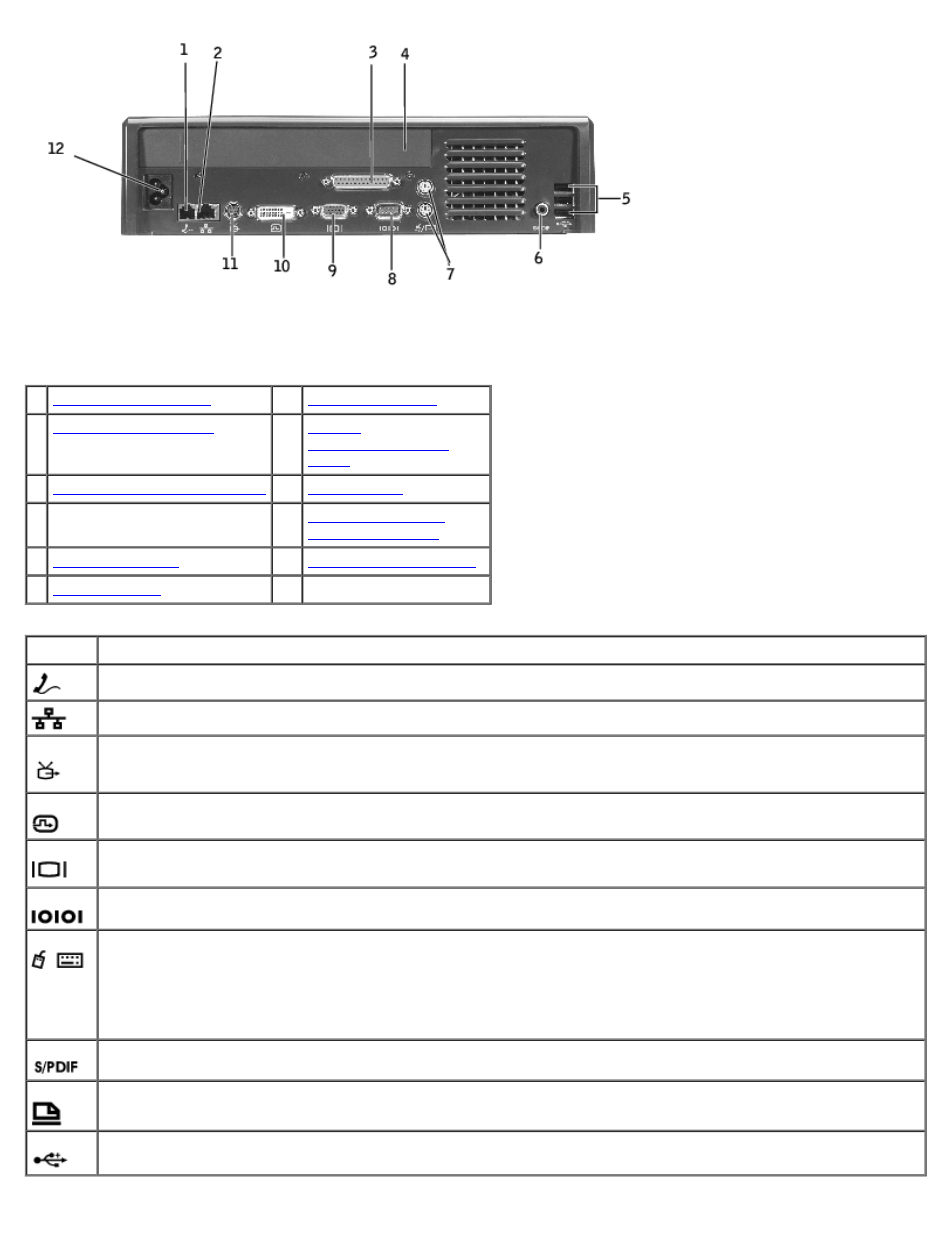

В таблице приводится список разъемов и условных обозначений на задней панели стыковочной станции и описание
каждого разъема.
1
7
2
8
3
9
4 крышка гнезда для платы
расширения PCI
10
5
11
6
12 разъем питания
Подключение последовательного устройства, например мыши.
Разъем Описание
Разъем модема RJ-11.
Подключение телефонной линии.
Сетевой разъем RJ-45.
Подключение сетевого кабеля.
Разъем S-video TV-out.
Подключение к любому устройству (телевизору, видеомагнитофону, видеокамере),
где допускается использование входящего разъема S-video.
Разъем цифрового видеоинтерфейса.
Подключение внешнего монитора.
Видеоразъем.
Подключение внешнего монитора VGA.
Последовательный порт.
Подключение последовательных устройств, например мышь.
Разъемы PS/2 (2).
Подключение PS/2-совместимых устройств, например мыши, клавиатуры или внешней
цифровой клавиатуры. Перед подсоединением или отсоединением PS/2-совместимых устройств выключайте
компьютер. Если устройство не работает, установите драйверы с дискеты или компакт-диска, поставляемых
вместе с устройством, и перезагрузите компьютер. Можно одновременно работать с собственной
клавиатурой компьютера и внешней клавиатурой. При подключении внешней обычной или цифровой
клавиатуры PS/2 встроенная цифровая клавиатура отключается.
Разъем S/PDIF.
Подключение кабеля S/PDIF для цифрового звука
Параллельный порт.
Подключение параллельных устройств, например принтера.
Разъемы USB 2.0.
Возможность подключения до трех устройств USB 2.0 к задней панели стыковочной
станции. Четвертый разъем USB расположен на левой панели стыковочной станции.
