Компоненты системной платы

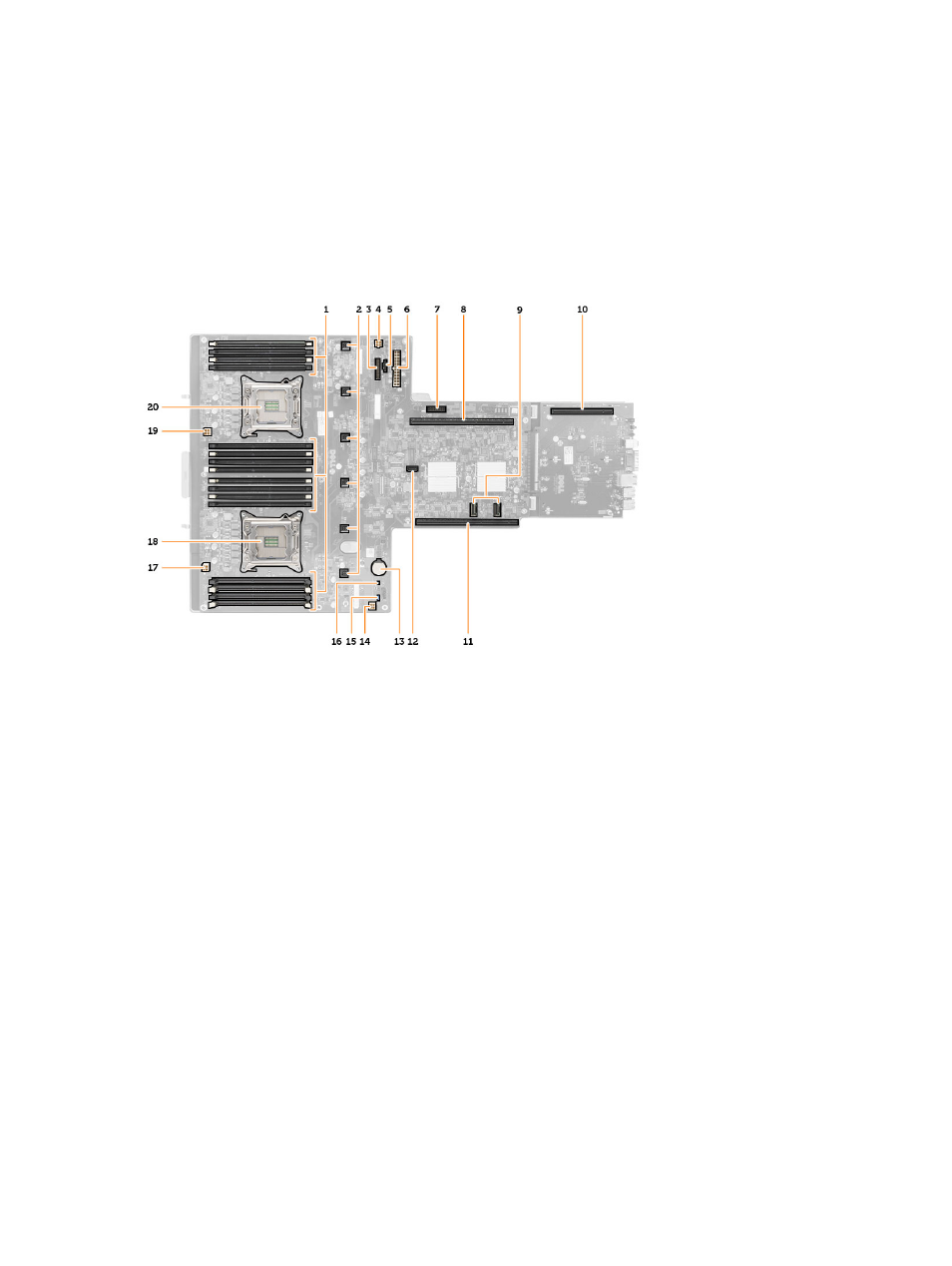

На изображении ниже изображены компоненты системной платы.
1. слоты DIMM
2. Разъемы вентилятора корпуса
3. Разъем передней панели
4. Разъем питания памяти ЦП 2
5. Разъем блока распределения электропитания
6. 24-контактный разъем питания
7. Разъем USB на передней панели
8. Шина надстроечной платы ввода-вывода
9. Разъемы SAS
10. Разъем шины PCIe G2 S7
11. Шина надстроечной платы ввода-вывода
12. Разъем SATA
13. Слот для батарейки типа «таблетка»
14. Разъем питания памяти ЦП 1
15. Перемычка сброса пароля
16. Перемычка сброса часов реального времени
17. Разъем питания процессора 1
18. Процессор 1
19. Разъем питания процессора 2
20. Процессор 2
