Общий вид системы

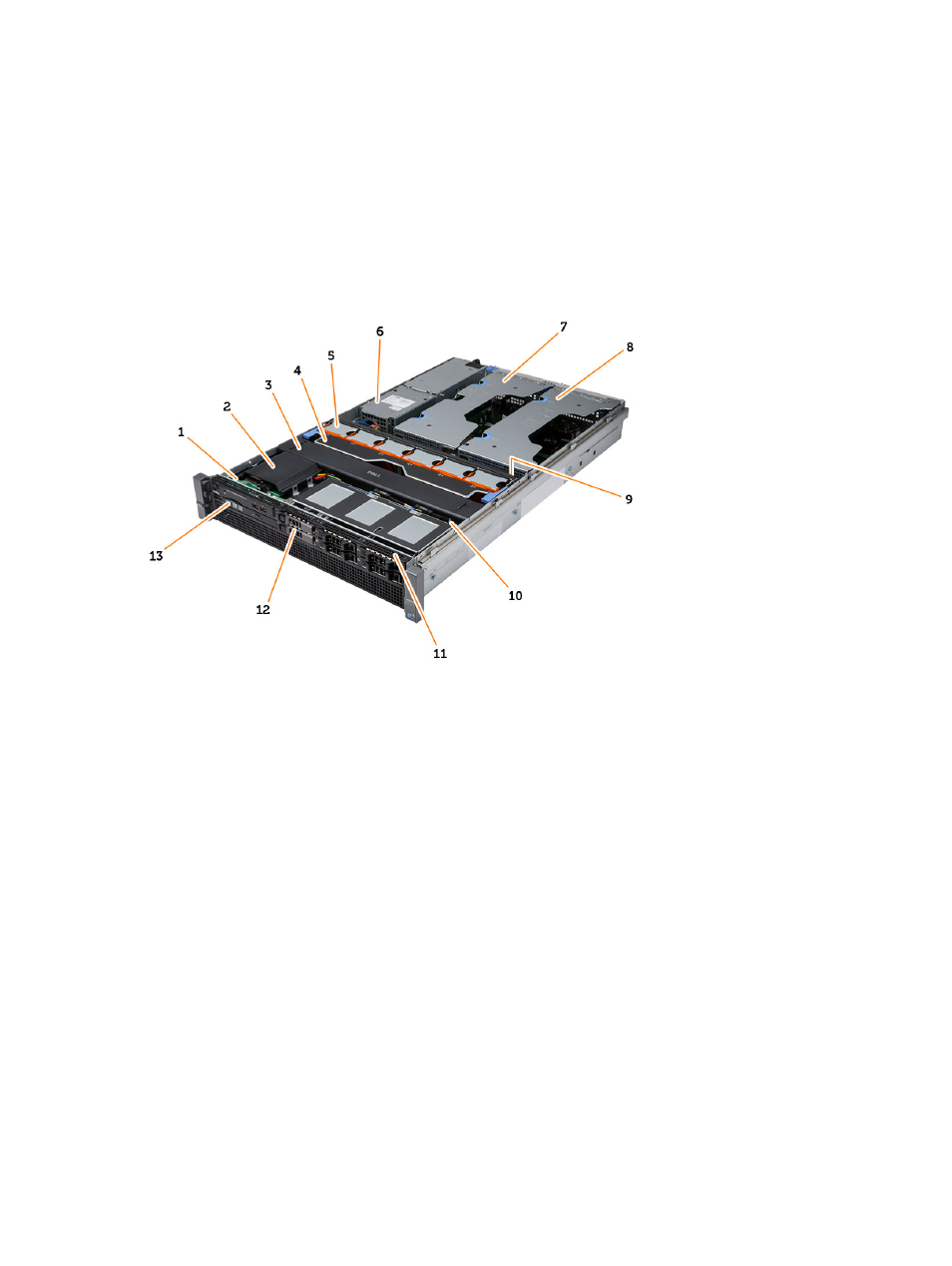

На приведенном ниже рисунке показан вид компьютера изнутри со снятой лицевой панелью и крышкой.
Выноски указывают названия компонентов и их расположение внутри компьютера.
1. коммутационная панель
2. пластмассовая крышка
3. охладительный кожух
4. кронштейн вентилятора
5. вентиляторы корпуса
6. блок распределения электропитания
7. каркас центральной платы расширения
8. каркас внешней платы расширения
9. батарейка типа «таблетка»
10. объединительная плата SAS
11. переднее шасси в сборе
12. жесткий диск
13. оптический дисковод
