Разъемы и порты ввода/вывода
Б-9
При переконфигурировании оборудования может потребоваться информация о
номерах контактов и сигналах разъема видео. На pис. Б-6 показаны номера
контактов разъема видео, а в табл. Б-5 - назначение контактов и
интерфейсные сигналы этого разъема.

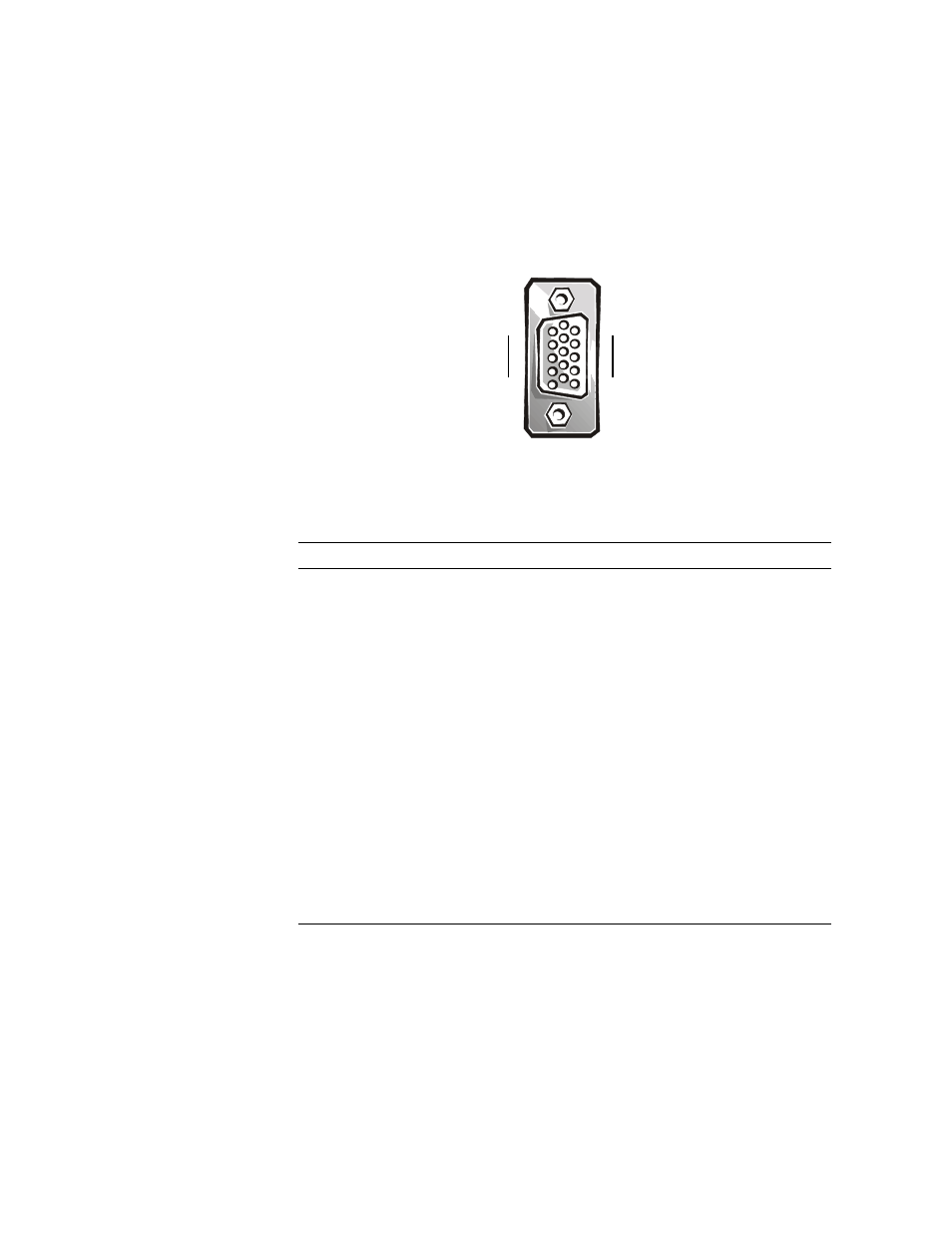

Рисунок Б-6. Номера контактов разъема видео
Таблица Б-5. Назначение контактов разъема видео
Контакт
Сигнал
Вход/выход
Описание
1
RED
Выход
Видео красный
2
GREEN
Выход
Видео зеленый
3
BLUE
Выход
Видео синий
4
NC
—
Нет соединения
5-8, 10
GND
—
“Подвешенная” земля
9
VCC
—
Vcc
11
NC
—
Нет соединения
12
DDC data out
Выход
Монитор обнаружил данные
13
HSYNC
Выход
Синхронизация по горизонтали
14
VSYNC
Выход
Синхронизация по вертикали
15
DDC clock out
Выход
Монитор обнаружил сигнал
синхронизации
Экран
—
—
Заземление на массу
15
11
51
10
6
