Разъемы последовательных портов, Рисунок б-2 – Инструкция по эксплуатации Dell PowerEdge 1400SC
Страница 82
Б-4
Руководство пользователя
это означает, что если для параллельного порта задана автоматическая
конфигурация, и в компьютер устанавливается плата расширения, имеющая
порт, сконфигурированный как LPT1 (IRQ7, адрес ввода/вывода 378h), система
автоматически переназначит встроенный параллельный порт на второй адрес
(IRQ5, адрес ввода/вывода 278h). Если второй адрес параллельного порта уже
используется, встроенный параллельный порт отключается.
Общую информацию о работе системы с последовательными и параллельными
портами и более подробные процедуры см. в документации по операционной
системе.
Разъемы последовательных портов
При переконфигурировании оборудования может потребоваться информация о
номерах контактов и сигналах разъемов последовательных портов. На pис. Б-2
показаны номера контактов разъемов последовательных портов, а в
табл. Б-1 - назначение контактов и интерфейсные сигналы разъемов
последовательных портов.

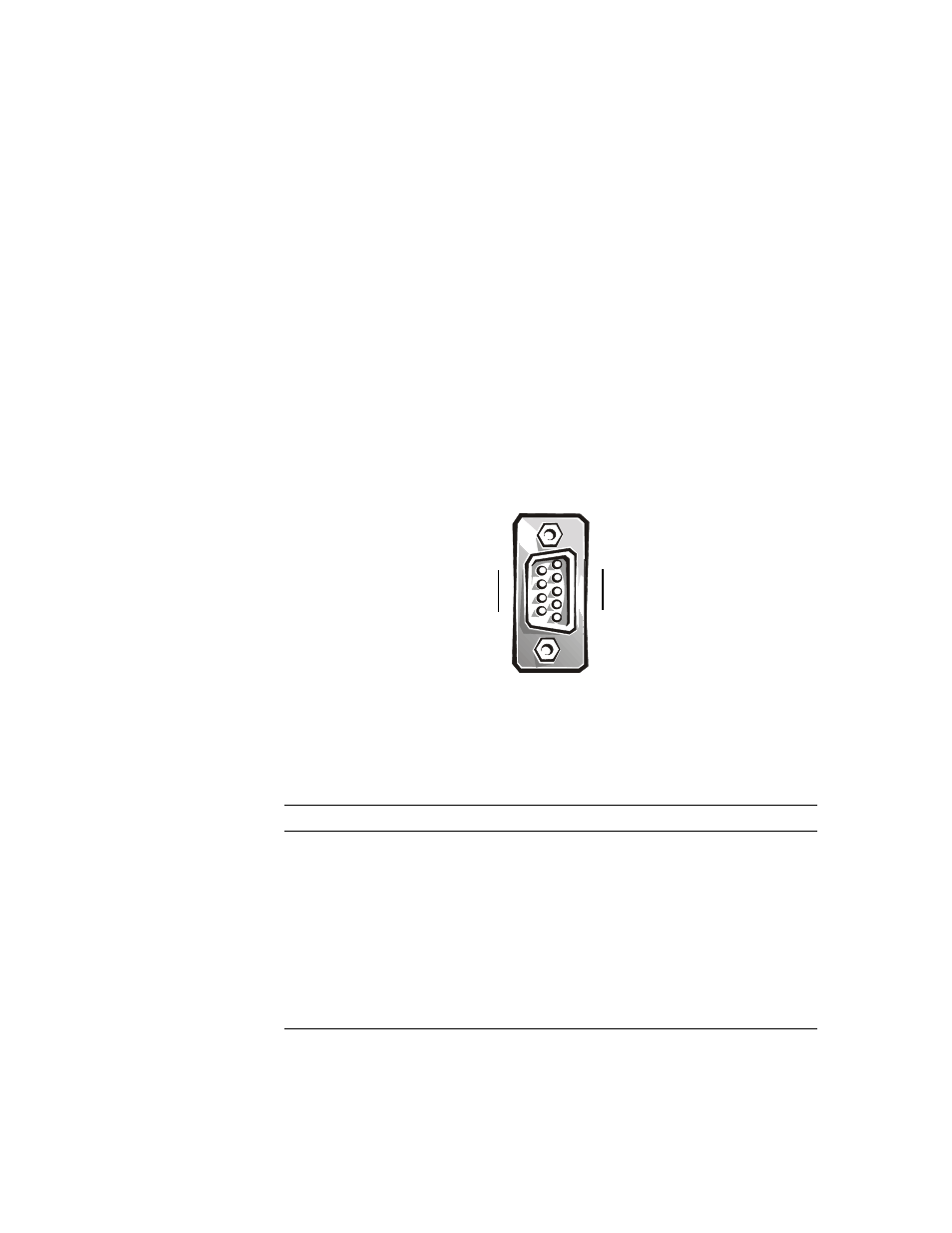

Рисунок Б-2. Номера контактов разъемов последовательных
портов
Таблица Б-1. Назначение контактов разъемов последовательных
портов
Контакт
Сигнал
Вход/выход
Описание
1
DCD
Вход
Детектирование данных и несущей
2
SIN
Вход
Последовательный ввод
3
SOUT
Выход
Последовательный вывод
4
DTR
Выход
Терминал готов к передаче данных
5
GND
—
“Подвешенная” земля
6
DSR
Вход
Готовность набора данных
7
RTS
Выход
Готовность к передаче
1 5
6 9
