Извлечение
средней
крышки |
85

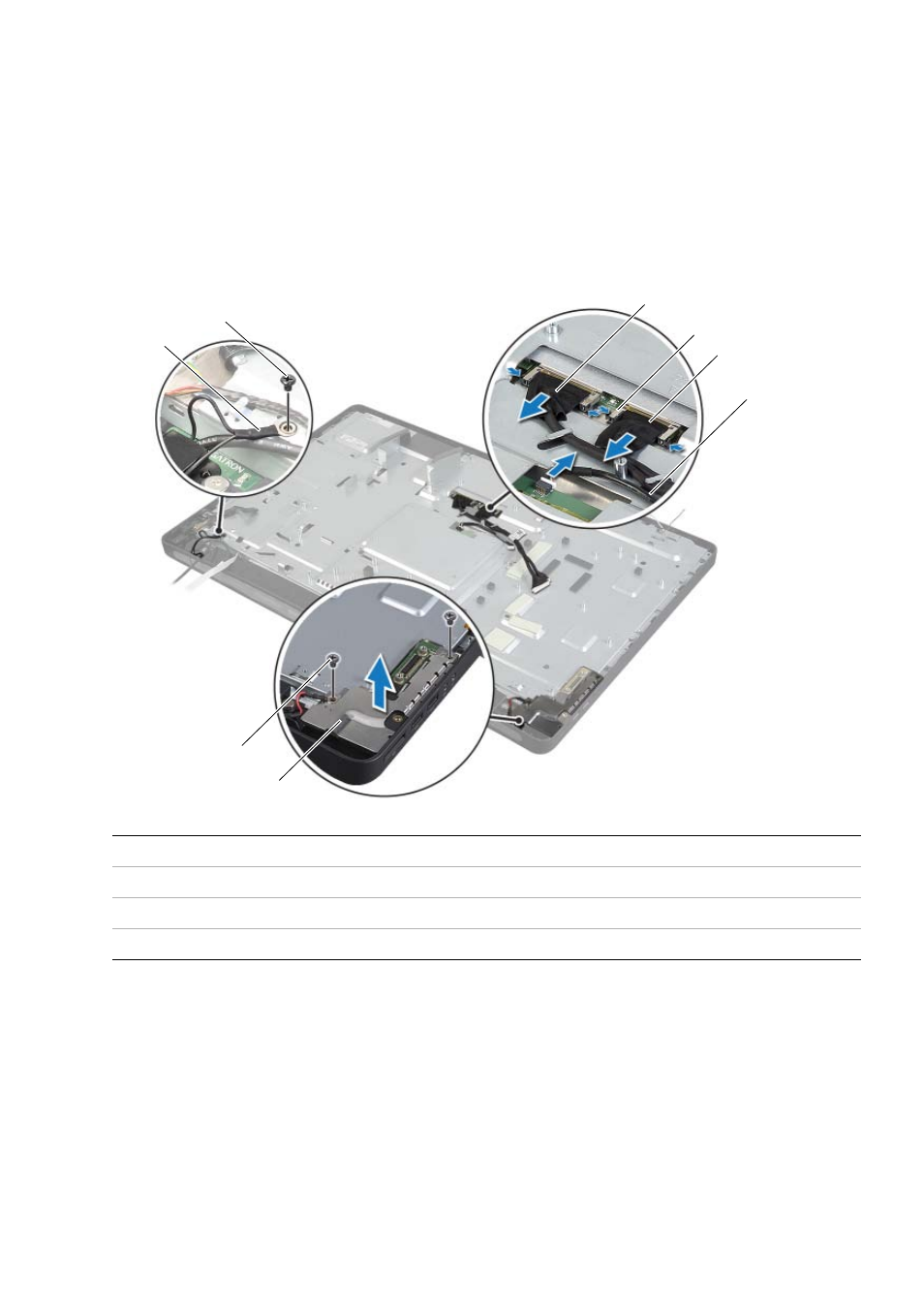

Последовательность действий
1 Открутите винты крепления экрана боковой платы ввода вывода к корпусу компьютера.
2 Приподнимите экран боковой платы ввода вывода над боковой платой ввода вывода.
3 Закрутите винт, которым кабель заземления крепится к средней крышке.
4 Нажмите на защелки и отсоедините кабели LVDS от дисплея в сборе.
5 Отсоедините кабель сенсорного экрана от дисплея в сборе.
1
экран боковой платы ввода вывода
2
винты (2)
3
кабель заземления
4
винт кабеля заземления
5
кабель LVDS (LVDS1)
6
защелки (4)
7
кабель LVDS (LVDS2)
8
кабель сенсорного экрана
4
1
2
3
5
6
7
8
