82
| Снятие
боковой
платы
ввода вывода

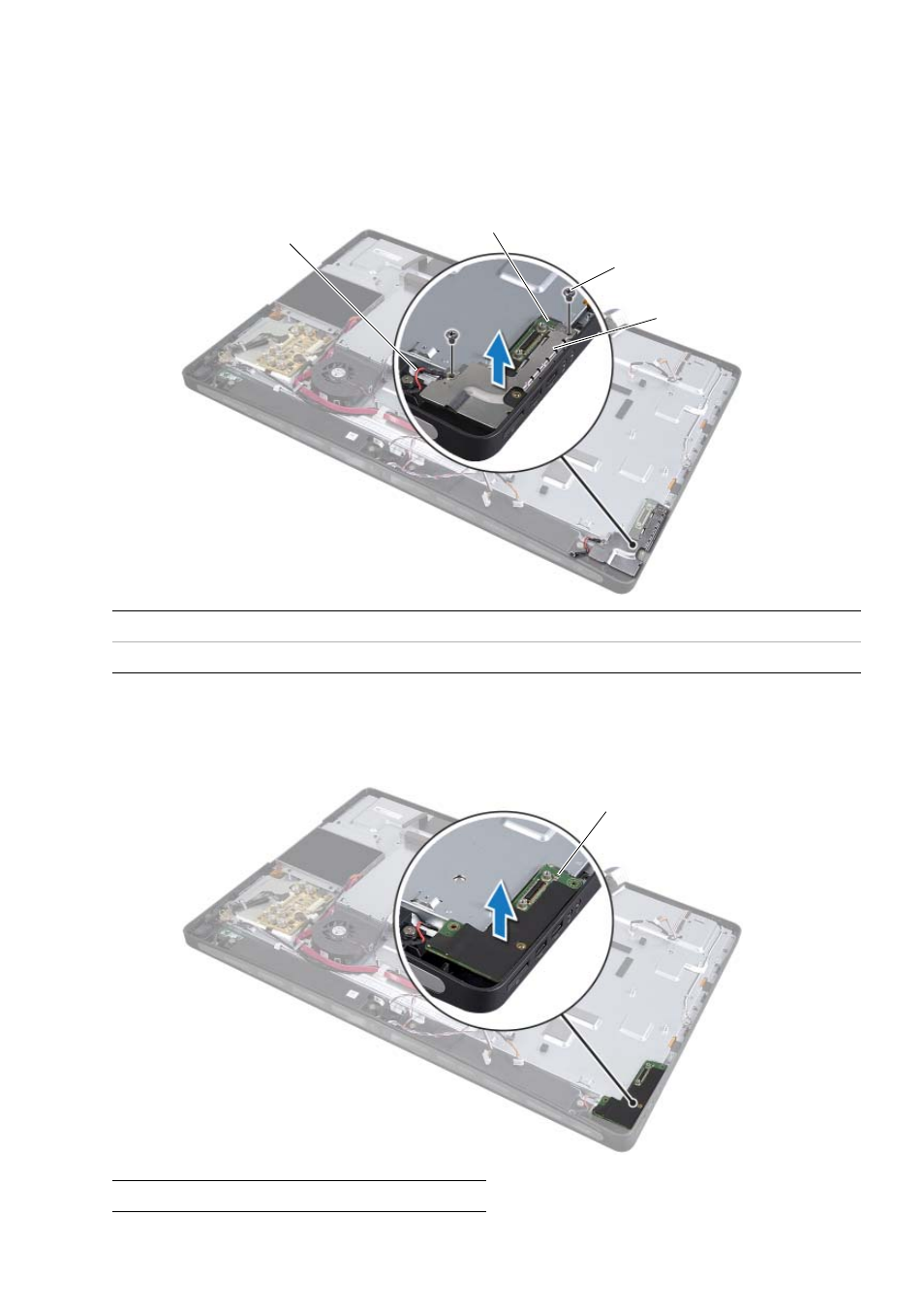

Последовательность действий
1 Открутите винты крепления экрана боковой платы ввода вывода к лицевой
панели дисплея.
2 Приподнимите экран боковой платы ввода вывода и снимите его с боковой платы
ввода вывода.
3 Осторожно приподнимите боковую плату ввода вывода, начиная с ее внутреннего края,
после чего освободите порты боковой платы ввода вывода из разъемов на лицевой
панели дисплея.
1
кабель заземления
2
боковая плата ввода вывода
3
винты (2)
4
экран боковой платы ввода вывода
1
боковая плата ввода вывода
2
1
3
4
1
