20 | О мониторе

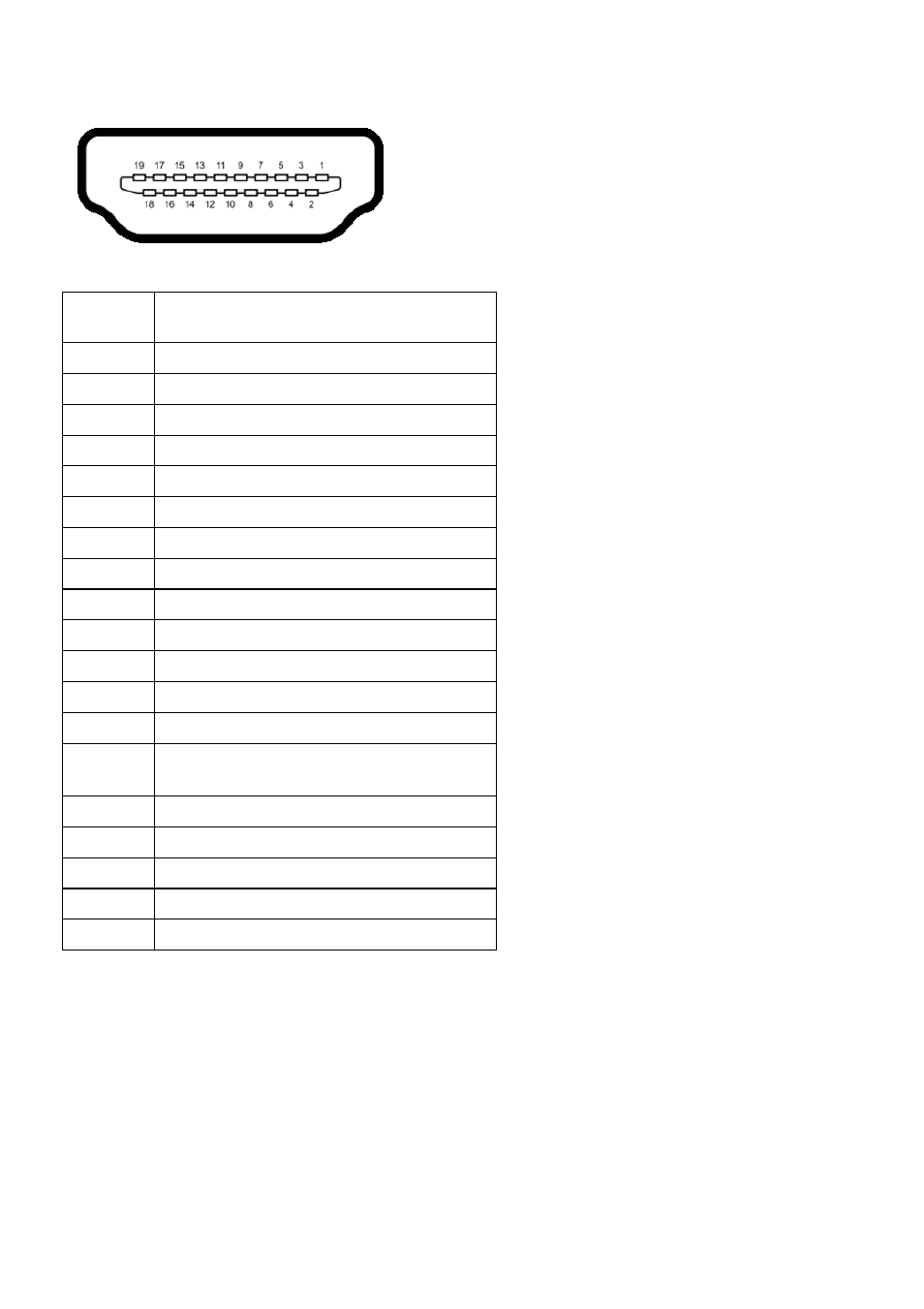

Разъем MHL
Поддержка технологии "Plug and Play"
Монитор можно установить в любой системе, совместимой с технологией Plug and
Play. На компьютерную систему автоматически передаются расширенные данные
идентификации дисплея (EDID) с помощью протоколов DDC (канал отображения
данных) для выполнения системой автоматической конфигурации и оптимизации
настроек монитора. Большая часть установок монитора является автоматической;
при необходимости пользователь может выбрать другие настройки. Дополнительную
информацию об изменении настроек монитора см. в разделе
Эксплуатация монитора .
Номер
контакта 19-контактный разъем подключенного
сигнального кабеля
1 TMDS ДАННЫЕ 2+
2 TMDS ДАННЫЕ 2, ЭКРАН
3 TMDS ДАННЫЕ 2-
4 TMDS ДАННЫЕ 1+
5 ЗЕМЛЯ
6 TMDS ДАННЫЕ 1-
7 MHL+
8 TMDS ДАННЫЕ 0, ЭКРАН
9 MHL-
10 TMDS ТАКТОВЫЙ СИГНАЛ+
11 ЗЕМЛЯ
12 TMDS ТАКТОВЫЙ СИГНАЛ-
13 CEC
14 Зарезервировано (нормально
замкнутоесостояние в устройстве)
15 DDC ТАКТОВЫЙ СИГНАЛ (SCL)
16 DDC ДАННЫЕ (SDA)
17 ЗЕМЛЯ
18 VBUS (+5 В, макс. 900 мА час)
19 CBUS
