Dell Vostro 1540 (Mid 2011) - Инструкция (Страница 50)

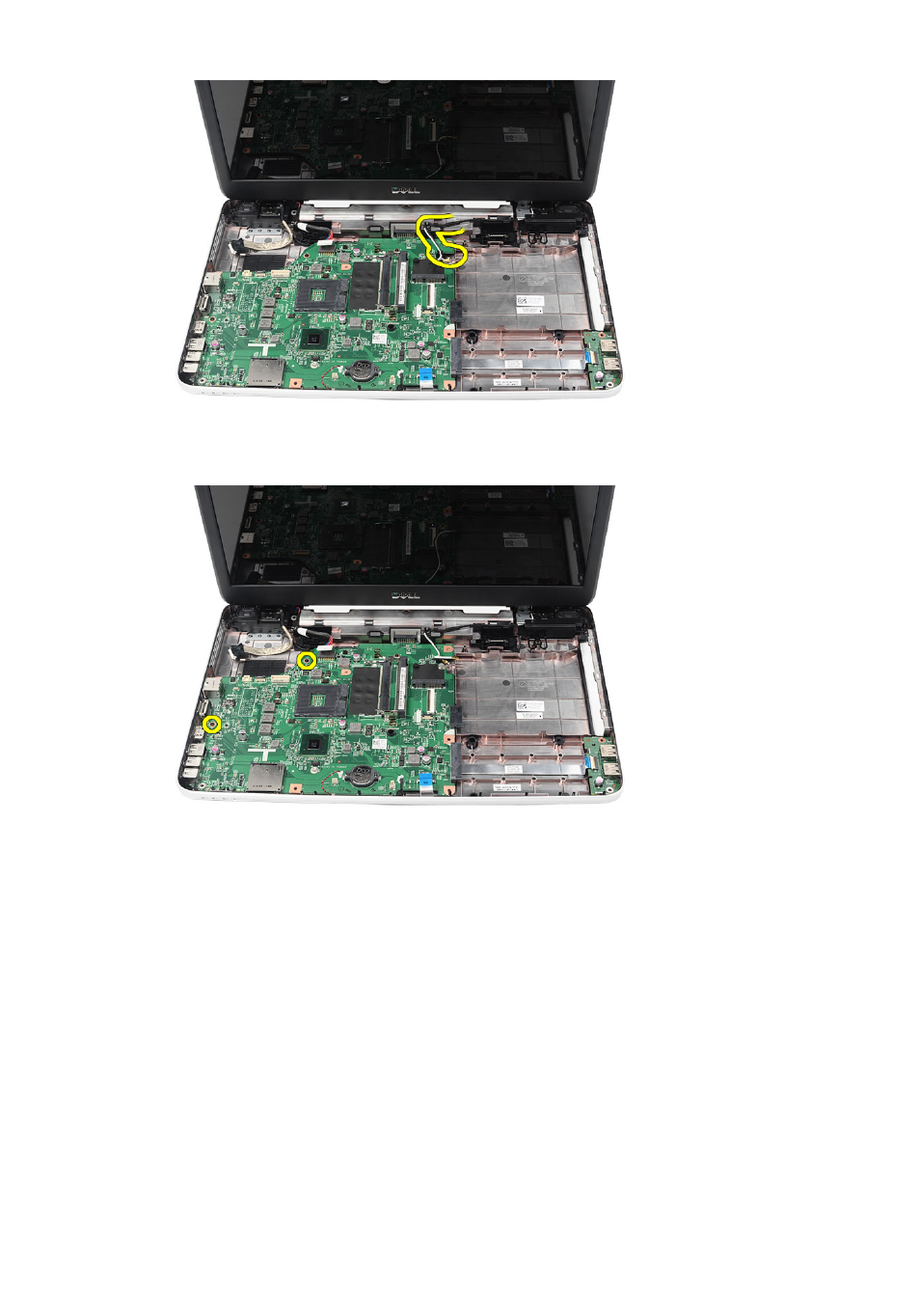

13. Приподнимите системную плату под углом и высвободите из гнезд
LAN, VGA, HDMI и USB.
Установка
системной платы
1. Вставьте системную плату с разъемами LAN, VGA, HDMI и USB в
соответствующие гнезда и установите системную плату на место.
2. Вверните винты, которыми крепится системная плата.
3. Подсоедините кабель ЖК-дисплея, кабель питания постоянного тока,
кабель платы USB, кабель звуковой платы, кабель батарейки типа
«таблетка» и кабель динамика.
4. Установите процессор.
5. Установите вентилятор
центрального процессора в сборе и
радиатор .
50
