Извлечение системной платы, Глава – Инструкция по эксплуатации Dell Vostro 1540 (Mid 2011)
Страница 49
Advertising
17
Извлечение
системной платы
1. Выполните процедуры, приведенные в разделе Перед
.
2. Извлеките батарею.
3. Извлеките карту
.
4. Снимите клавиатуру.
5. Извлеките оптический
.
6. Извлеките модуль
7. Снимите упор
8. Извлеките жесткий
9. Извлеките плату
10. Снимите вентилятор

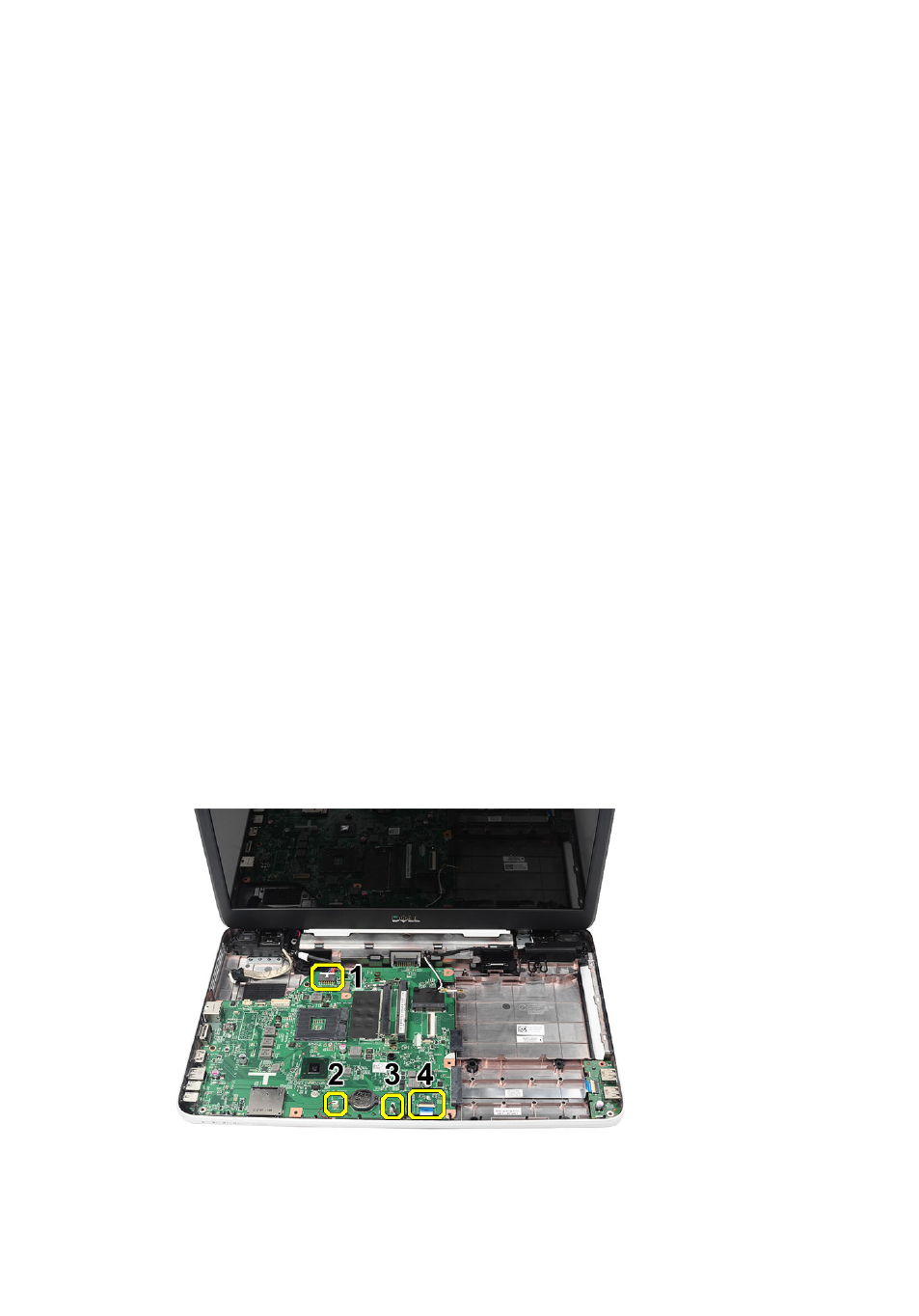

11. Отсоедините кабель дисплея (1), кабель питания постоянного тока (2),
кабель
платы USB (3), кабель динамика (4), кабель звуковой платы (5) и
кабель
батарейки типа «таблетка» (6).
12. Выверните винты, которыми крепится системная плата.
