18 | О мониторе

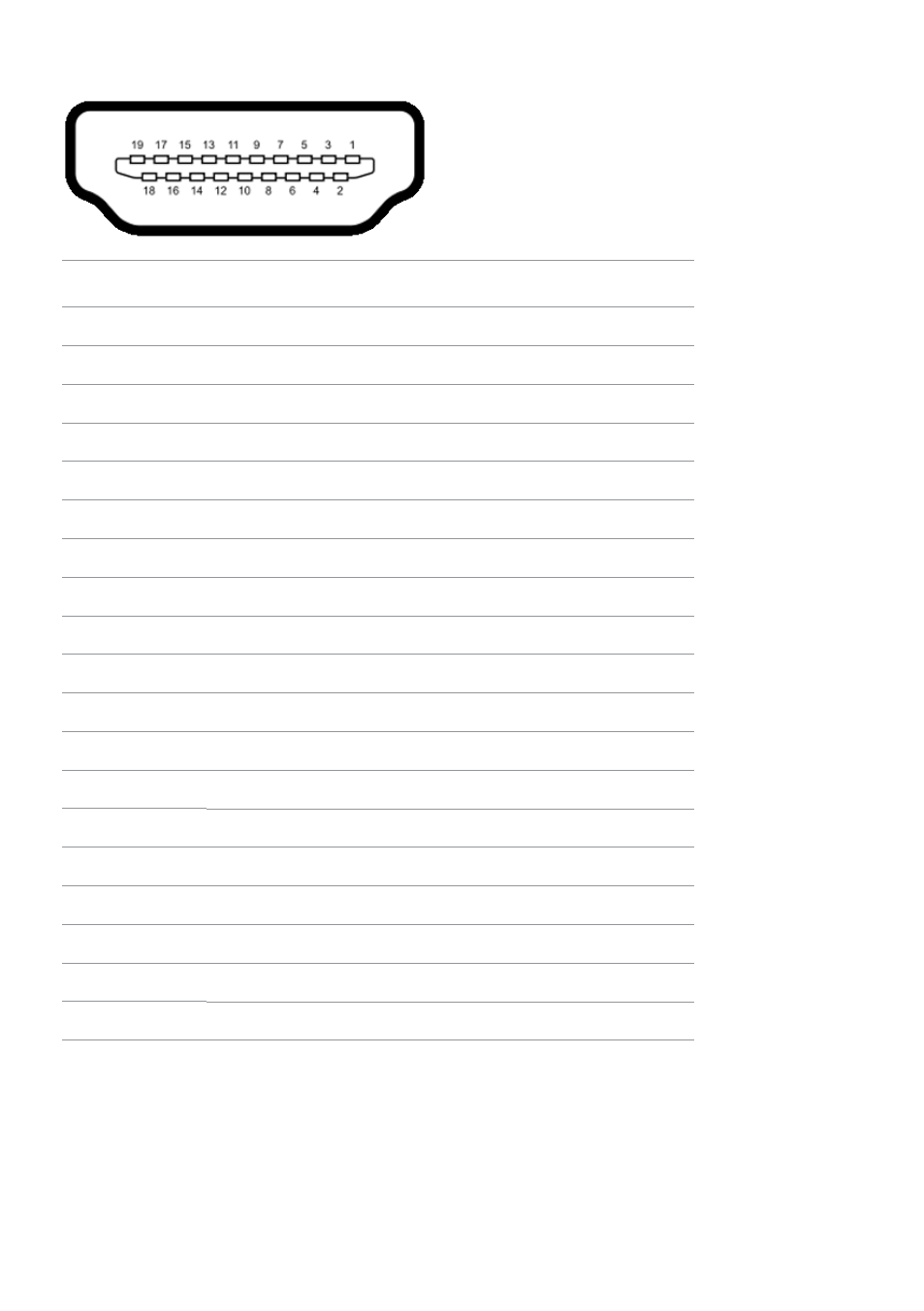

Порт HDMI
Номер
контакта
19 контактный разъем подключенного
сигнального кабеля
1
ДАННЫЕ TMDS 2+
2
ЭКРАН ДАННЫХ TDMS 2
3
ДАННЫЕ TMDS 2–
4
ДАННЫЕ TMDS 1+
5
ЭКРАН ДАННЫХ TDMS 1
6
ДАННЫЕ TMDS 1–
7
ДАННЫЕ TMDS 0+
8
ЭКРАН ДАННЫХ TDMS 0
9
ДАННЫЕ TMDS 0–
10
ТАКТОВЫЙ СИГНАЛ TMDS
11
ЭКРАН ТАКТОВОГО СИГНАЛА TMDS
12
ТАКТОВЫЙ СИГНАЛ TMDS–
13
CEC
14
Зарезервировано (N.C. на устройстве)
15
ТАКТОВЫЙ СИГНАЛ DDC (SCL)
16
ДАННЫЕ DDC (SDA)
17
ЗЕМЛЯ
18
ПИТАНИЕ +5 В
19
ОБНАРУЖЕНИЕ ГОРЯЧЕГО ПОДКЛЮЧЕНИЯ
