Страница 53
18.
Выверните семь винтов
, которыми системная плата крепится к основанию компьютера.
19.
Осторожно выньте разъемы из слотов на компьютере и извлеките системную плату из основания компьютера
.
20.
Переверните системную плату
.
21.
Снимите радиатор процессора
(см. раздел
Извлечение радиатора процессора
).
22.
Извлеките модуль процессора
(см. раздел
Извлечение модуля процессора
).
Установка системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Установите на место модуль процессора
(см. раздел
Установка модуля процессора
).
3.
Установите на место радиатор процессора
(см. раздел
Установка радиатора процессора на место
).

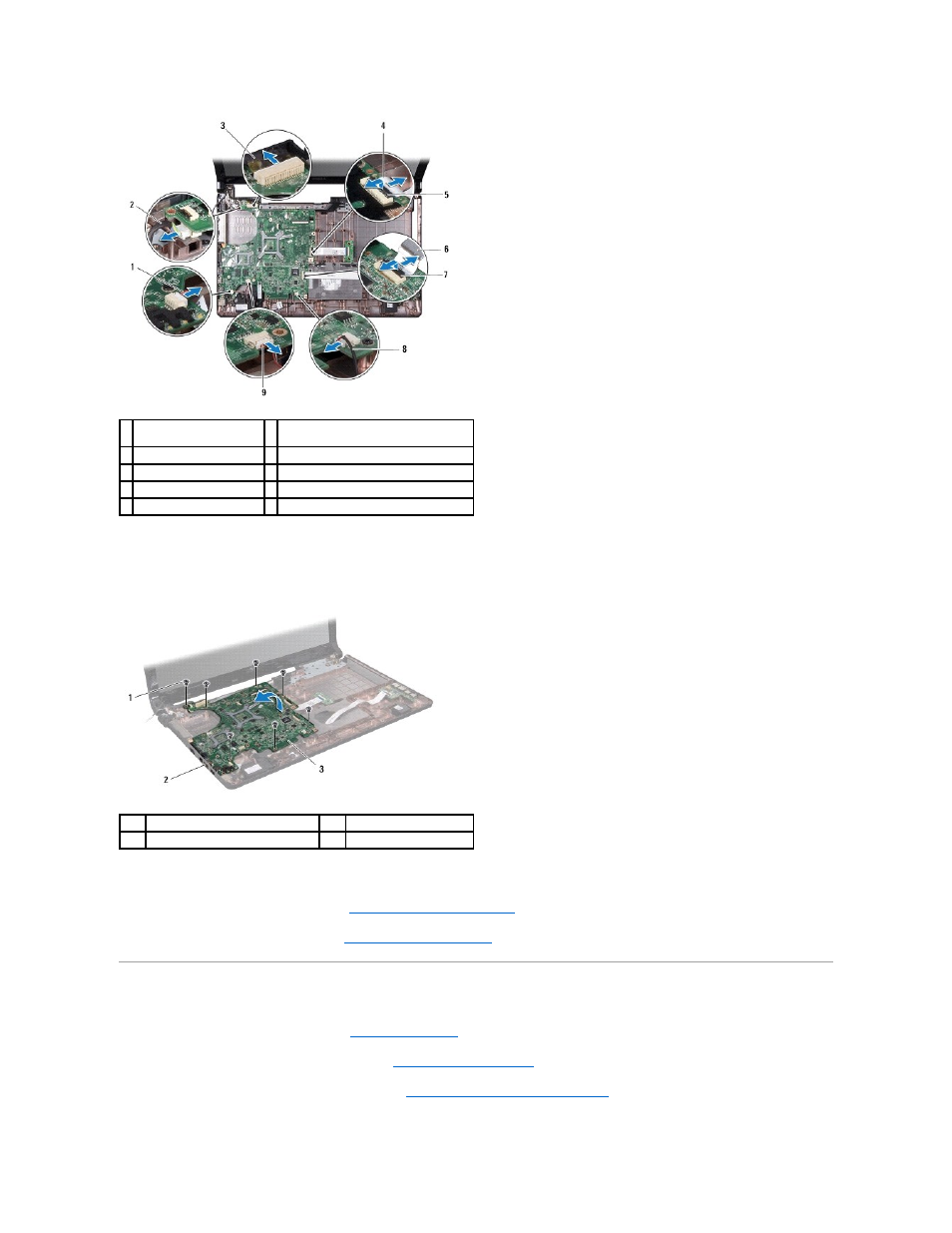

1 соединительный кабель
USB
2 кабель разъема адаптера переменного
тока
3 кабель дисплея
4 кабель платы оптического дисковода
5 защелка разъема
6 кабель USB/аудио
7 защелка разъема
8 кабель микрофона
9 кабель динамика
1
винты
(7)
2
разъемы
(5)
3
cистемная плата
