Установка упора для рук – Инструкция по эксплуатации Dell Inspiron 1764 (Early 2010)
Страница 46
13.
Выверните шесть винтов
, которыми упор для рук крепится к основанию компьютера.
14.
Начиная с правого или левого края упора для рук
, пальцами отсоедините упор для рук от основания компьютера.
15.
Приподнимите упор для рук и снимите его с основания компьютера
.
Установка упора для рук
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Совместите упор для рук с корпусом компьютера и аккуратно установите его
.
3.
Вставьте кабель сенсорной панели в разъем на системной плате и нажмите на защелку
, чтобы зафиксировать кабель.
4.
Вверните обратно шесть винтов
, которыми упор для рук крепится к основанию компьютера.
5.
Проложите антенные кабели мини
-платы по направляющим на упоре для рук.
6.
Проденьте антенные кабели мини
-платы через отверстие в корпусе компьютера.

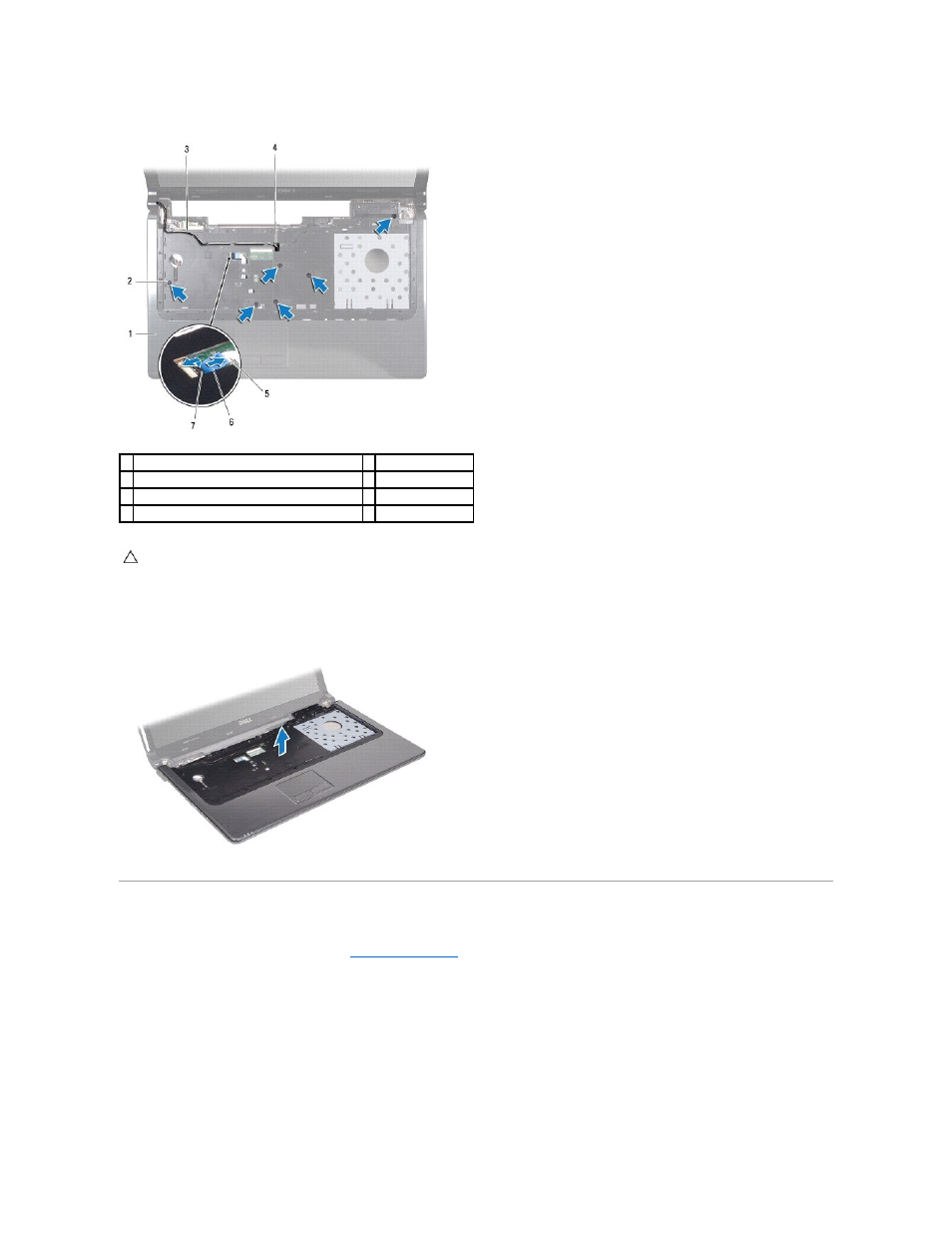

1 упор для рук
2 винты (6)
3 направляющие антенного кабеля мини-платы
4 слот в компьютере
5 кабель сенсорной панели
6 язычок
7 защелка разъема
ПРЕДУПРЕЖДЕНИЕ
.
Осторожно отсоедините подставку для рук от корпуса компьютера
, стараясь не повредить ее.
