Инструкция по эксплуатации Dell XPS 730x (Early 2009)
Страница 8
6.
Надавите на зацеп
(если имеется) на разъеме системной платы, держа плату за верхний угол, а затем извлеките плату из разъема.
7.
Установите заглушку в пустой разъем для платы
. Инструкции по замене платы см. в разделе
.
8.
Установите крепежный винт платы
.
9.
Установите кожух вентилятора разъема для платы
.
10.
Установите на место крышку компьютера
(см. раздел
Установка крышки корпуса компьютера
), подключите компьютер и устройства к
электросети и включите их
.
11.
Удалите драйвер для снятой платы
.
12.
Нажмите на держатель графической платы
(если имеется), расположенный поверх установленных плат, и поверните его вверх, чтобы получить
свободный доступ к плате
.
13.
Нажмите на выступ в верхней части держателя графической платы в соответствующем разъеме платы и сдвиньте держатель назад вдоль стенки
корпуса
.

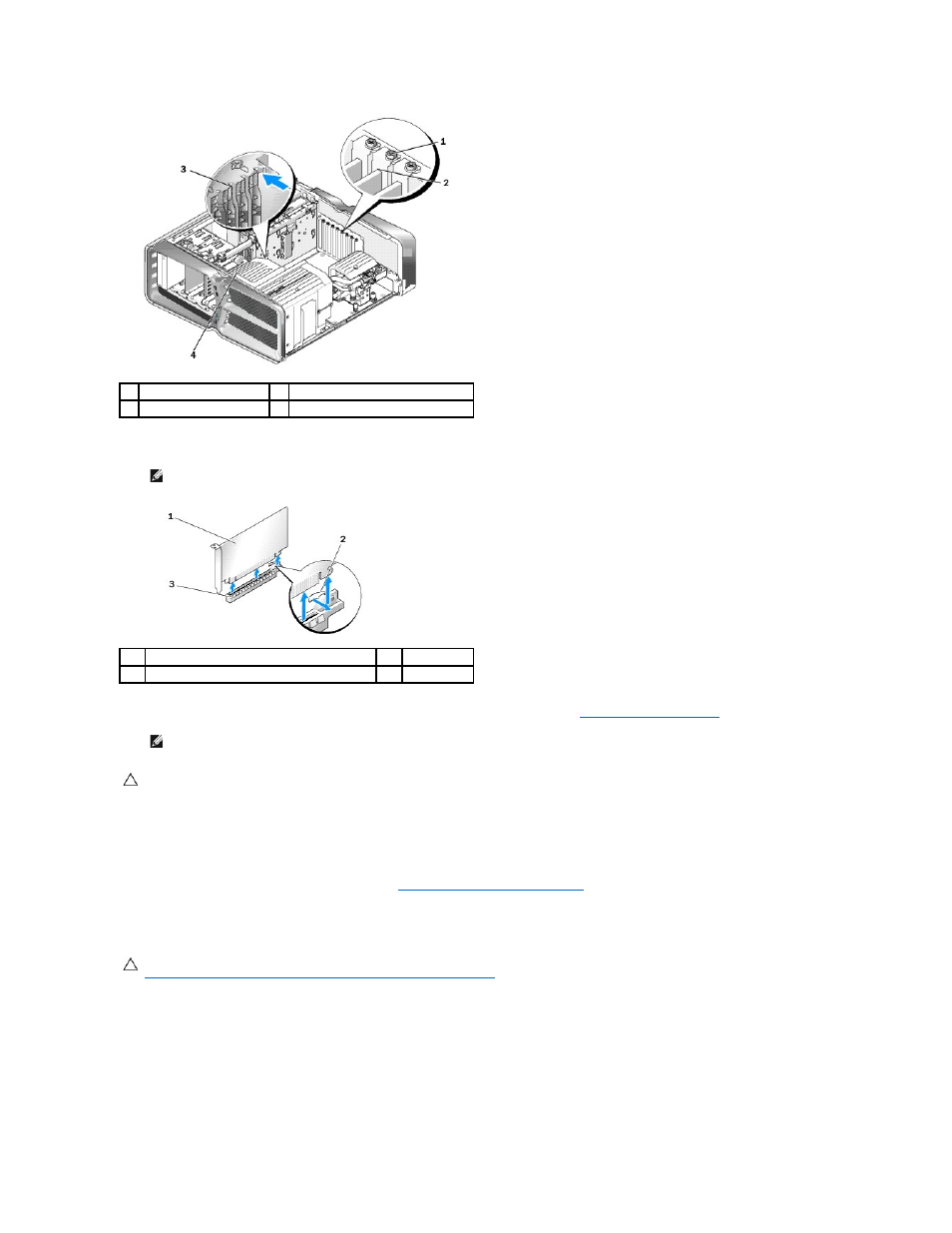

1
Крепежный винт
2
Держатель платы
3
Направляющая
4
Кронштейн вентилятора
ПРИМЕЧАНИЕ
.
При использовании платы полной длины нажмите на зацеп на конце направляющих на кожухе вентилятора
.
1
Плата
PCIe x16
2
Зацеп
3
Разъем платы
PCIe x16
ПРИМЕЧАНИЕ
.
Установка заглушек в пустые разъемы для плат необходима для соблюдения требований стандарта
FCC. Кроме того,
заглушки защищают компьютер от пыли и грязи
.
ПРЕДУПРЕЖДЕНИЕ
.
Не прокладывайте кабели плат поверх плат или за ними
. Если кабели проложены поверх плат, корпус компьютера
может не закрыться
. Кроме того, это может повредить оборудование.
ПРЕДУПРЕЖДЕНИЕ
.
При использовании конфигурации с несколькими платами или при модернизации к такой конфигурации см
. раздел
Установка графической платы в конфигурации с несколькими платами
, где приводятся сведения об установке графической платы.
