Установка системной платы
Dell™ XPS™ 730/730X Service Manual
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Установка крышки корпуса компьютера
).
3.
Извлеките все платы расширения полной длины
(см. раздел
Замена плат
PCI и PCI Express
).
4.
Извлеките все компоненты
, ограничивающие доступ к системной плате.
5.
Отсоедините все кабели от системной платы
.
6.
Удалите два винта
, закрепляющие блок системной платы на корпусе, затем потяните два выступа, чтобы сдвинуть блок системной платы к
передней части компьютера
.
7.
Осторожно поднимите блок системной платы вверх и извлеките его из компьютера
.
8.
Переместите компоненты с существующей системной платы на новую системную плату
.
9.
Направьте системную плату
, совместив пазы на нижней части с фиксаторами на корпусе компьютера.
10.
Вставьте и слегка надавите на системную плату по направлению к тыльной части корпуса компьютера
(при правильной установке раздастся
характерный щелчок
).
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительную информацию о наиболее эффективных мерах обеспечения безопасности см. на главной
странице раздела
Regulatory Compliance (Соответствие нормативным требованиям) по адресу: www.dell.com/regulatory_compliance
ПРЕДУПРЕЖДЕНИЕ
.
При замене системной платы визуально сравните новую системную плату с существующей и убедитесь
, что она
аналогична прежней
.

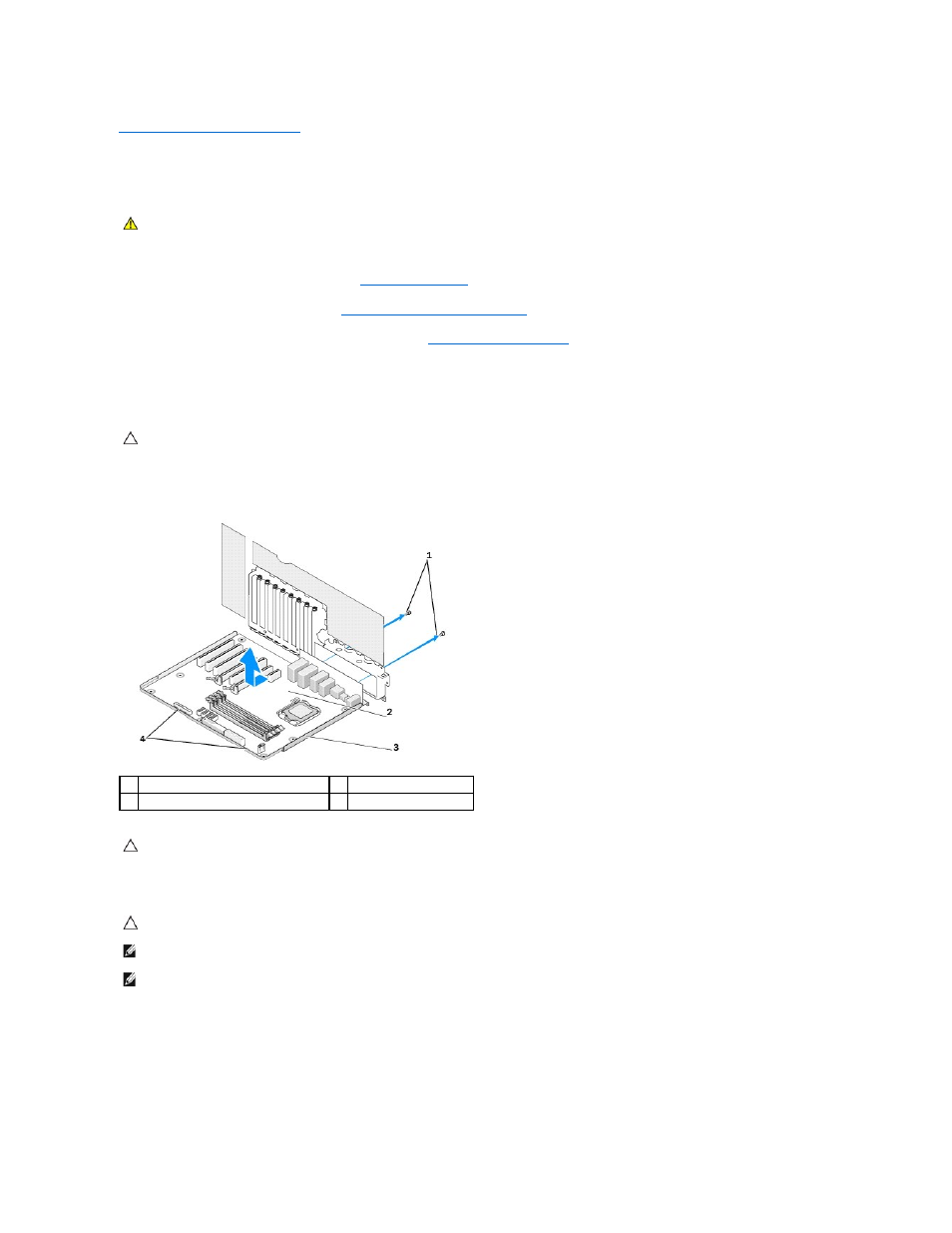

1
Винты
(2)
2
Системная плата
3
Металлическое основание
4
Выступы
ПРЕДУПРЕЖДЕНИЕ
.
Системная плата и металлическое основание соединены друг с другом и извлекаются как единый блок
.
ПРЕДУПРЕЖДЕНИЕ
.
При замене системной платы визуально сравните новую системную плату с существующей и убедитесь
, что она
аналогична прежней
.
ПРИМЕЧАНИЕ
.
Некоторые компоненты и разъемы на системных платах
, устанавливаемых на замену, могут находиться в других местах по
сравнению с соответствующими разъемами на прежней системной плате
.
ПРИМЕЧАНИЕ
.
Перемычки на новой системной плате установлены на заводе
.
