Инструкция по эксплуатации Dell Vostro A180 (Early 2009)
Страница 29
Назад на страницу содержания

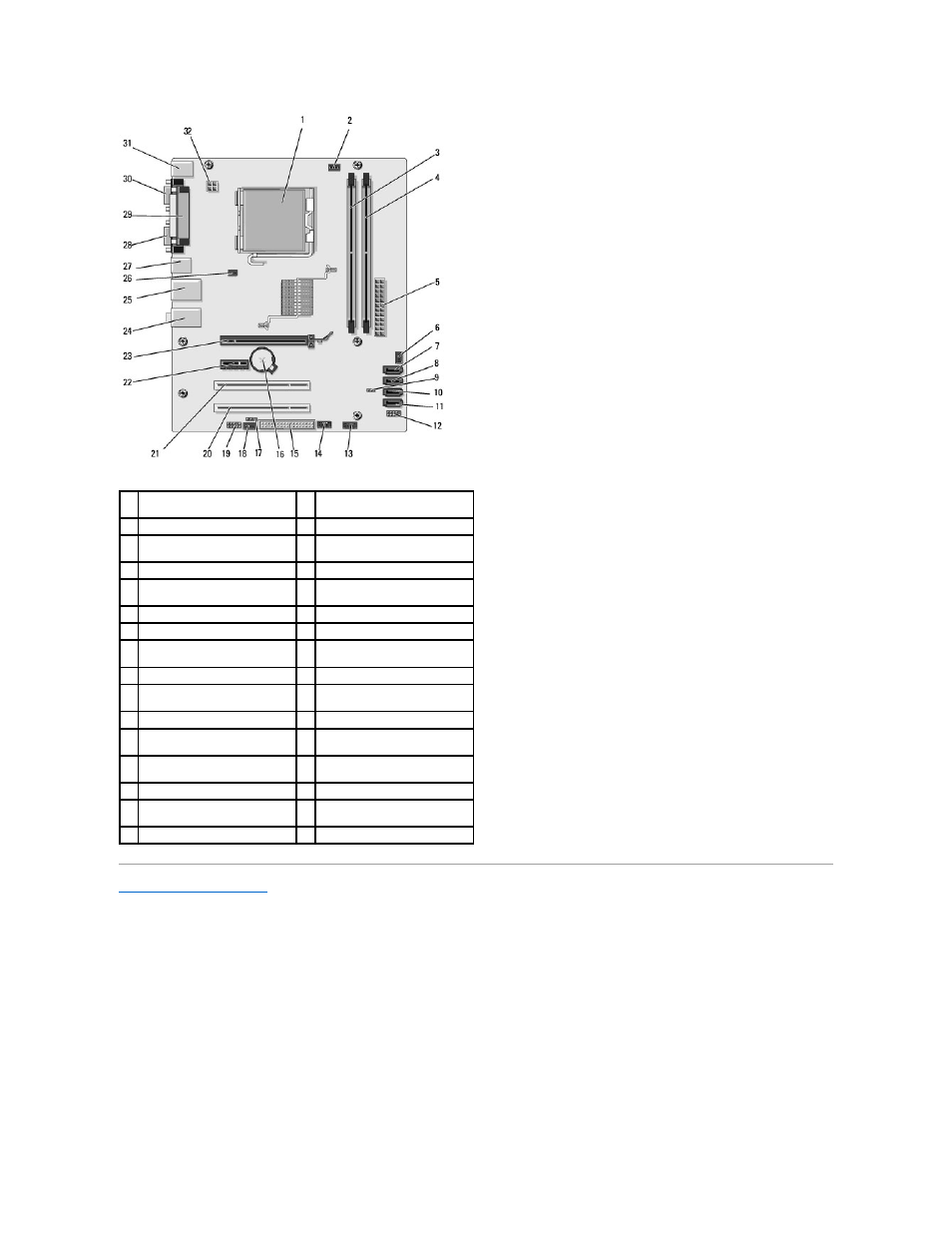

1
гнездо процессора
(CPU)
2
разъем вентилятора
процессора
(CPU_FAN)
3
разъем модуля памяти
(DIMM_1) 4
разъем модуля памяти
(DIMM_2)
5
главный разъем питания
(ATX_POWER)
6
разъем вентилятора на шасси
7
разъем диска
SATA (SATA4)
8
разъем диска
SATA (SATA2)
9
сброс перемычки КМОП
-схемы
(CLR_CMOS)
10 разъем диска SATA (SATA3)
11 разъем диска SATA (SATA1)
12 разъем передней панели (FP1)
13 передний разъем USB (F_USB2)
14 передний разъем USB (F_USB1)
15 разъем дисковода гибких
дисков
16 гнездо батарейки
17 SPDIF_OUT
18 CD IN
19 аудиоразъем на передней
панели
20 разъем PCI (PCI 2.3)
21 разъем PCI (PCI 2.3)
22 разъем PCI Express x1 (PCIE_X1)
23 разъем PCI Express x16
(PCIE_X16)
24 аудиоразъемы
25 2 разъема USB и 1 разъем
локальной сети
(LAN)
26 разъем вентилятора на шасси
27 разъемы USB (2)
28 видеоразъем (VGA)
29 разъем параллельного порта
30 разъем последовательного
порта
31 разъем клавиатуры и мыши
32 питание процессора (ATX_CPU)
