Dell Vostro A180

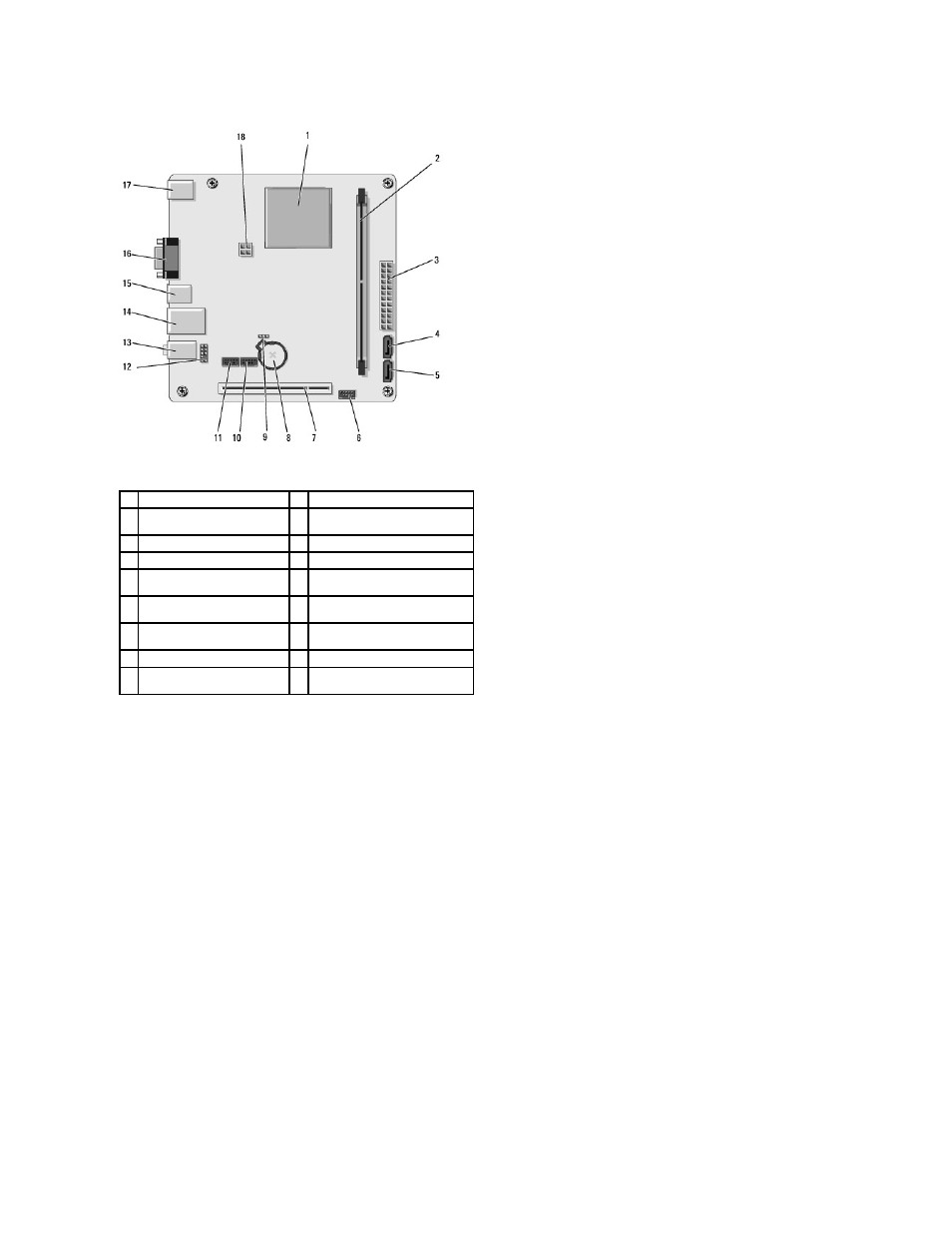

1 процессор (ЦП) 2 разъем модуля памяти (DIMM_1)
3 главный разъем питания
(ATX_POWER) 4 разъем диска SATA (SATA2)
5 разъем диска SATA (SATA1) 6 разъем передней панели (FP1)
7 разъем PCI (PCI 2.3) 8 гнездо батарейки
9 сброс перемычки КМОП -схемы
(CLR_CMOS)
10 передний разъем USB (F_USB1)
11 передний разъем USB
(F_USB2)
12 аудиоразъемы на передней
панели
13 аудиоразъемы 14 2 разъема USB и 1 разъем
локальной сети (LAN)
15 разъемы USB (2) 16 видеоразъем (VGA)
17 разъем клавиатуры и мыши 18 разъем вентилятора процессора
(CPU_FAN)
