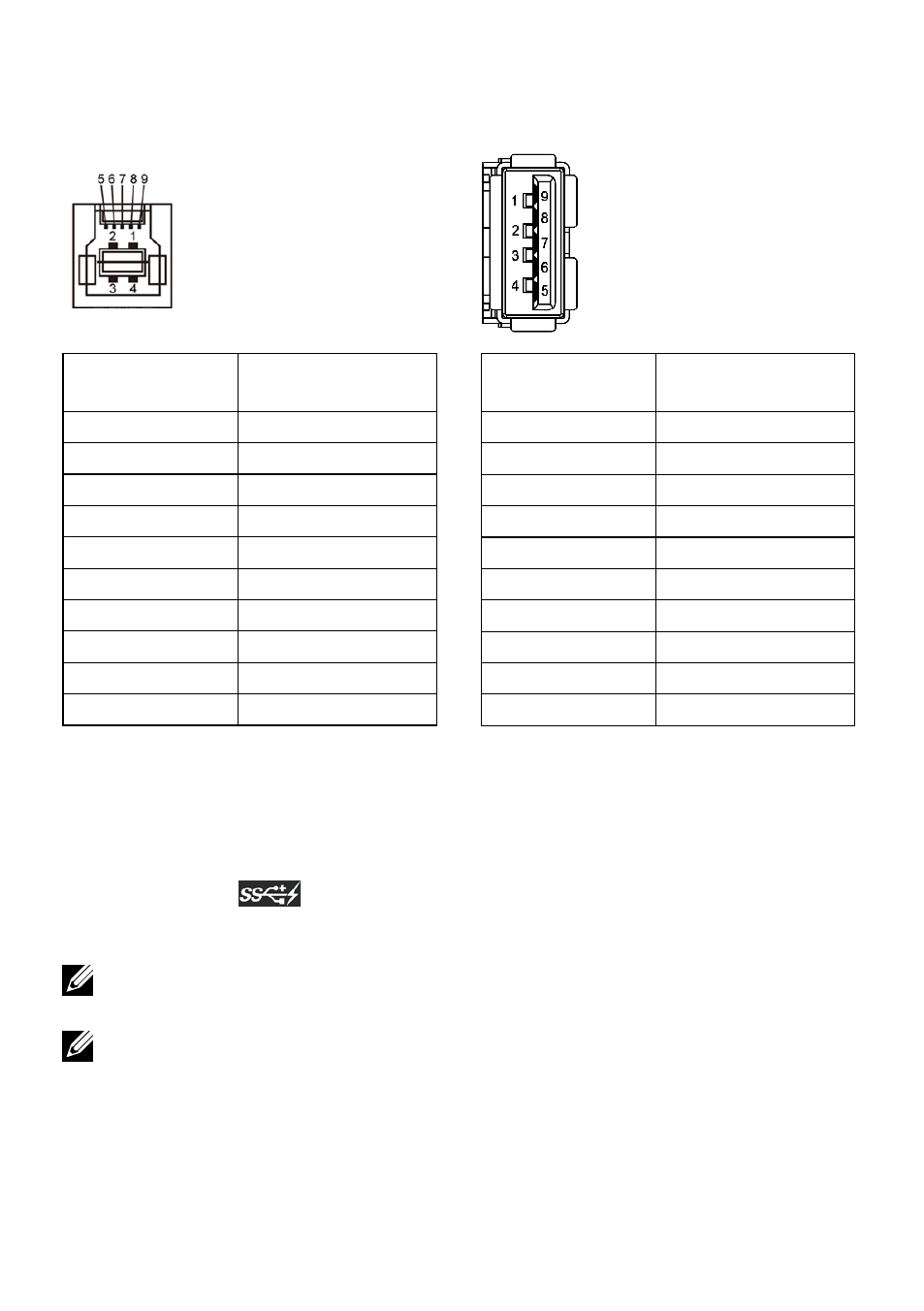

Восходящий разъем USB
Номер
контакта
Наименование
сигнала
1
VBUS
2
D–
3
D+
4
GND (земля)
5
StdB_SSTX-
6
StdB_SSTX+
7
GND_DRAIN
8
StdB_SSRX-
9
StdB_SSRX+
Оплетка
Экран
Нисходящий разъем USB
Номер
контакта
Наименование
сигнала
1
VBUS
2
D–
3
D+
4
GND (земля)
5
StdA_SSRX-
6
StdA_SSRX+
7
GND_DRAIN
8
StdA_SSTX-
9
StdA_SSTX+
Оплетка
Экран
Порты USB
• 1 восходящий – нижний
• 4 нисходящих – 1 сзади, 3 снизу
Порт зарядки расположен на задней крышке (порт со значком
молнии
); он поддерживает функцию быстрой зарядки для
устройств, совместимых со стандартом ВС 1.2.
ПРИМЕЧАНИЕ. Для работы интерфейса USB 3.0 требуется компьютер и
устройства с интерфейсом USB 3.0.
ПРИМЕЧАНИЕ. В компьютерах с ОС Windows® 7 требуется установить
Пакет обновлений 1 (SP1). Интерфейс USB монитора работает, только
если монитор включен или находится в режиме энергосбережения.
После выключения монитора и его последующего включения
потребуется несколько секунд для возобновления нормальной работы
подключенных периферийных устройств.
