Страница 19
4.
Отсоедините кабель питания и кабель дисковода гибких дисков от разъемов
.
5.
Отсоедините кабель данных от системной платы
.
6.
Извлеките два винта
, крепящие дисковод гибких дисков.
7.
Выдвиньте дисковод гибких дисков с передней стороны компьютера
.
8.
Если вы не собираетесь устанавливать дисковод
, установите заглушку панели диска (см. раздел
9.
Установите лицевую панель
(см.
Установка крышки корпуса компьютера
).
10.
Выполняйте действия
, описанные в процедуре
После работы с компьютером
.
11.
Проверьте
, отражены ли в настройках системы изменения в конфигурации дисковода гибких дисков (см. раздел
Вход в программу настройки
системы
).
Установка дисковода гибких дисков
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите лицевую панель
(см. раздел
Снятие лицевой панели
).
4.
Если вы не заменяете дисковод жестких дисков
, а устанавливаете новый, удалите отрывную металлическую пластину отсека FlexBay (см. раздел
Извлечение отрывной металлической пластины
).
5.
Осторожно вставьте дисковод гибких дисков в отсек
FlexBay через.переднюю панель компьютера.
6.
Совместите отверстия для винтов в дисководе с прорезями для винтов в левой части отсека
FlexBay.
7.
Затяните два винта
, зафиксировав дисковод гибких дисков.
8.
Подсоединие кабели питания и данных к дисководу гибких дисков
.
9.
Подсоедините второй конец кабеля данных к разъему
, обозначенному «FLOPPY», на системной плате (см. раздел
Элементы системной платы
).

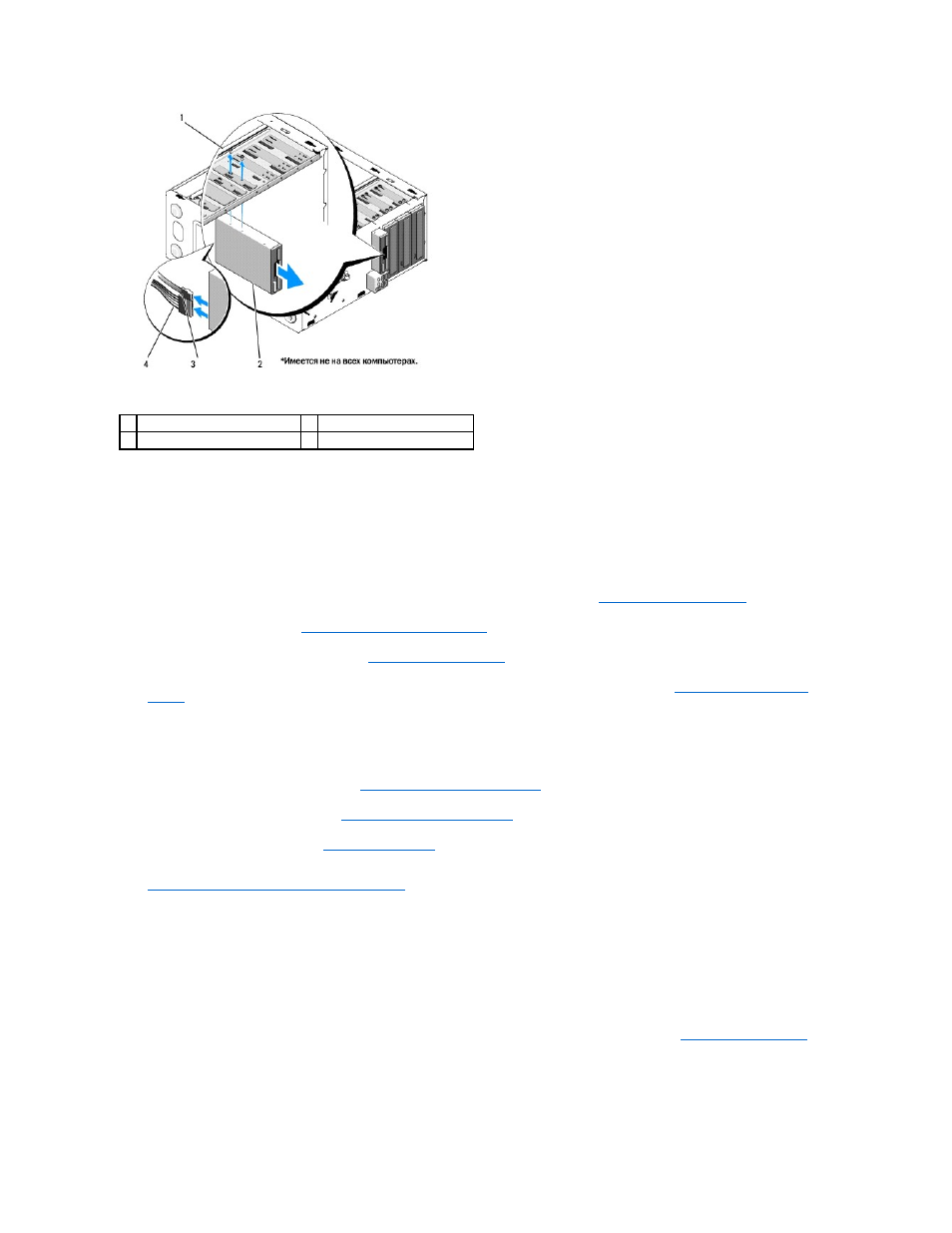

1
винты
(2)
2
дисковод гибких дисков
3
кабель передачи данных
4
кабель питания
