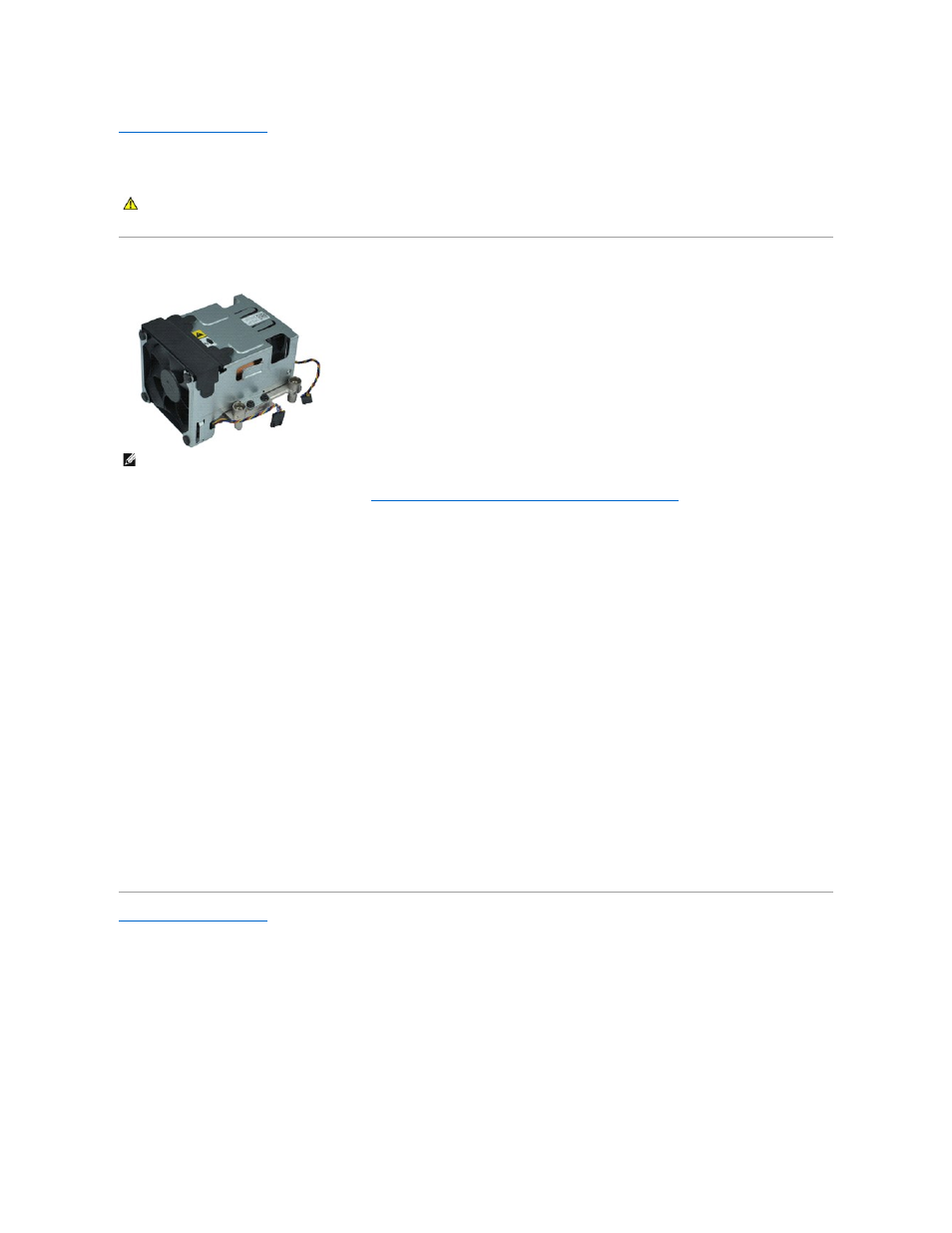

Радиатор и процессор
Руководство по обслуживанию Dell™ OptiPlex™ XE —
Компактный компьютер
Извлечение радиатора и процессора
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Отсоедините кабели вентиляторов от системной платы
.
3.
Извлеките кабель питания 12 В из зажима
.
4.
Ослабьте два невыпадающих винта
, которыми блок радиатора крепится к системной плате.
5.
Извлеките блок радиатора из компьютера
.
6.
Чтобы освободить крышку процессора
, выдвиньте защелку крышки из-под центральной защелки крышки и сдвиньте защелку крышки назад.
7.
Приподнимите крышку процессора
.
8.
Выньте процессор из гнезда на системной плате
.
Установка радиатора и процессора
Чтобы установить радиатор и процессор на место
, выполните шаги по извлечению в обратном порядке.
Назад на страницу содержания
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Может потребоваться установка проигрывателя Adobe® Flash® Player с веб-узла Adobe.com для просмотра приведенных ниже
иллюстраций
.
