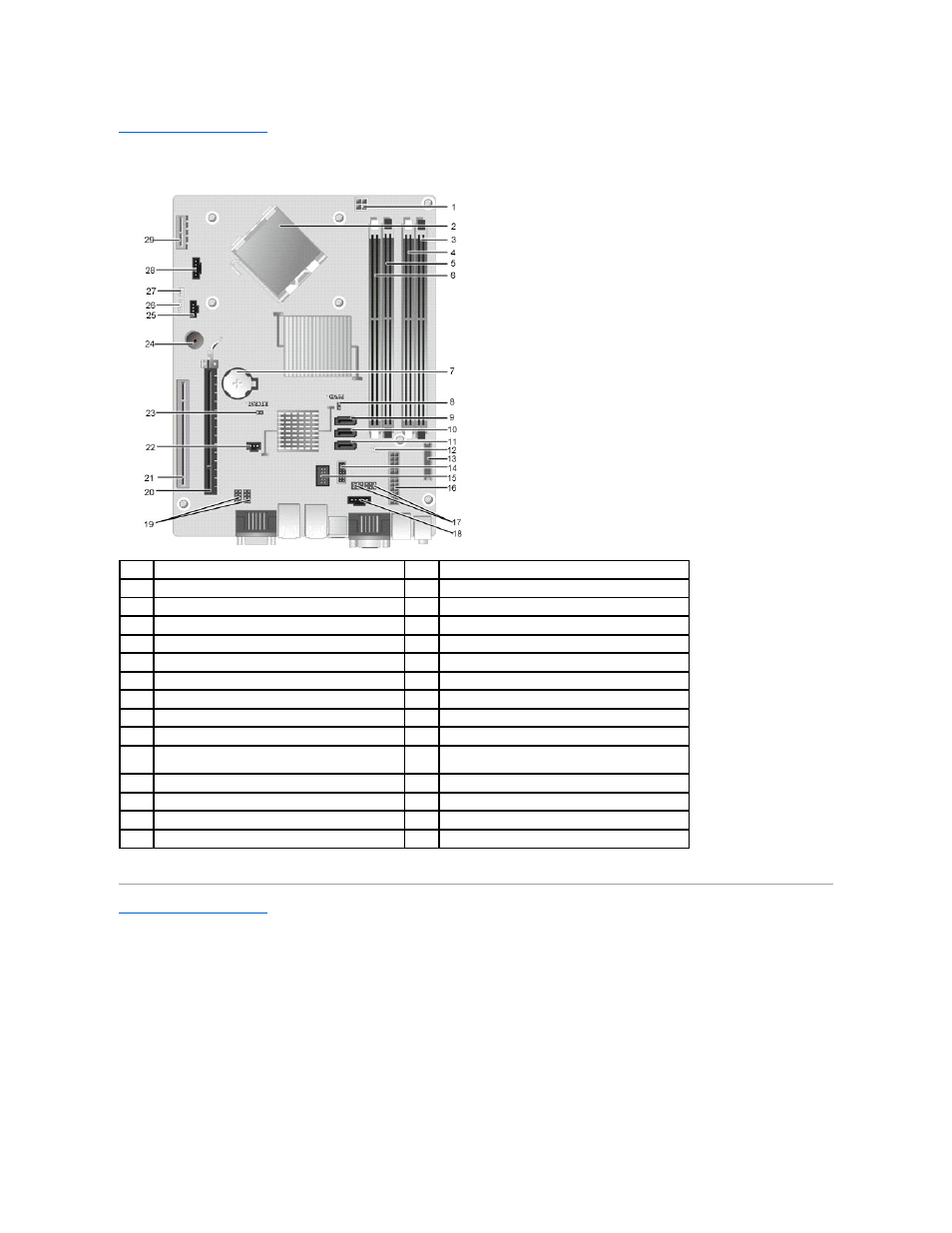

Расположение компонентов системной платы
Руководство по обслуживанию Dell™ OptiPlex™ XE —
Компактный компьютер
Назад на страницу содержания
1
разъем питания процессора
(12VPOWER)
2
разъем процессора
(CPU)
3
разъем для модулей памяти
(DIMM_4)
4
разъем для модулей памяти
(DIMM_2)
5
разъем для модулей памяти
(DIMM_3)
6
разъем для модулей памяти
(DIMM_1)
7
гнездо батарейки
(BATTERY)
8
перемычка пароля
(PSWD)
9
разъемы дисков
SATA (SATA0)
10
разъемы дисков
SATA (SATA1)
11
разъемы дисков
SATA (SATA2)
12
разъем температурного датчика
(заднего)
13
разъем передней панели
(FRONTPANEL)
14
внешний разъем
USB с собственным питанием
15
внутренний разъем
USB
16
разъем питания
(POWER)
17
перемычка последовательного порта
(J3 и J4)
18
разъем питания
(24V POWER)
19
перемычка последовательного порта
(J1 и J2)
20
разъем платы
PCI Express x16 (SLOT1)
21
разъемы плат
PCI половинной высоты (SLOT2)
22
разъем кабеля детектора вскрытия корпуса
(INTRUDER)
23
перемычка сброса
RTC (RTCRST)
24
встроенный динамик
(SPKR)
25
разъем вентилятора
(FAN_HDD)
26
разъем динамика
(INT_SPKR)
27
разъем температурного датчика
(переднего)
28
разъем для вентилятора
(FAN_CPU)
29
разъем платы беспроводной сети
(SLOT6)
