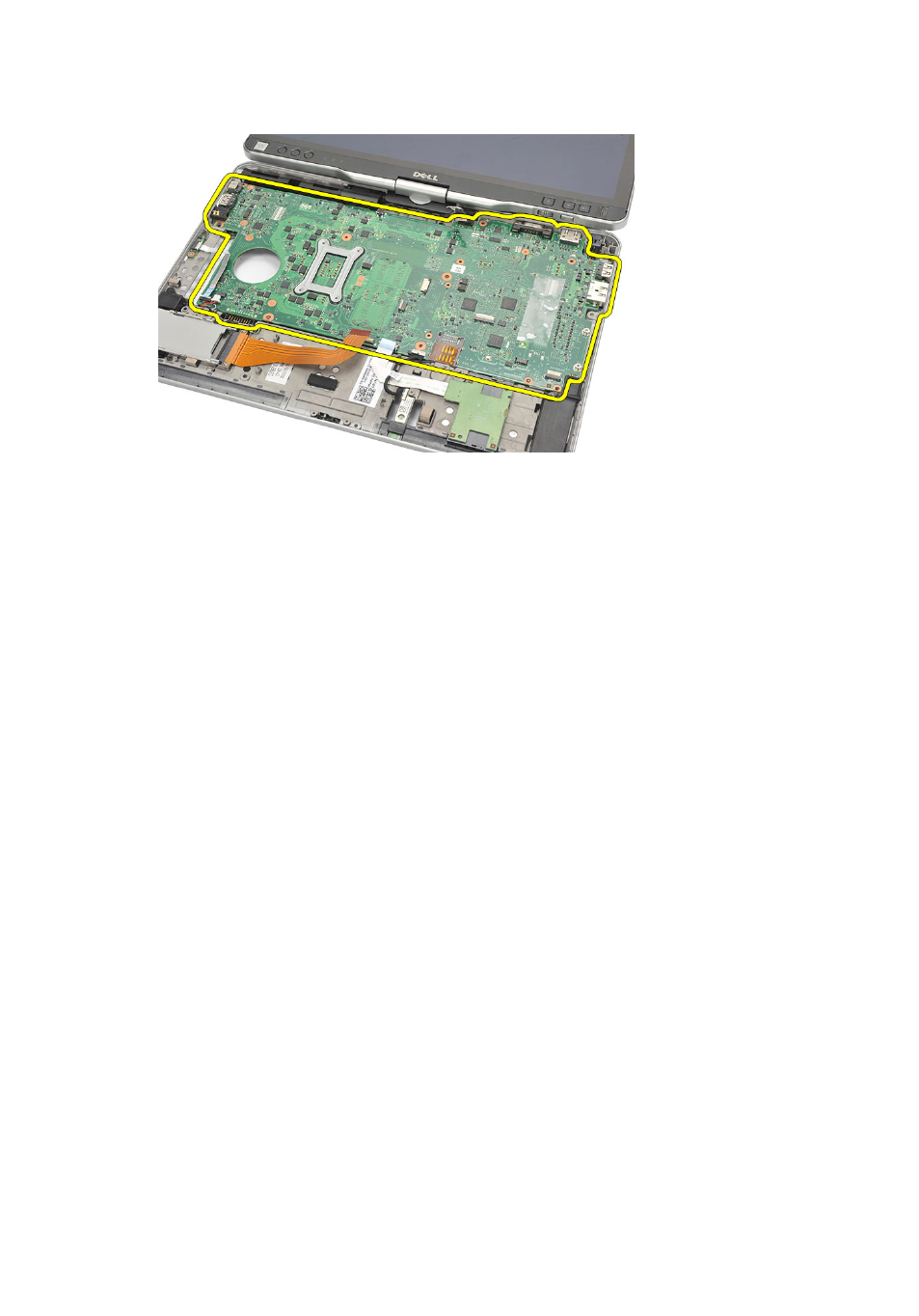

19. Приподнимите правый край системной платы, чтобы высвободить ее из
разъемов портов, расположенных слева, и извлеките системную плату.
Установка
системной платы
1. Установите системную плату.
2. Затяните винты, чтобы зафиксировать системную плату.
3. Подсоедините кабели к системной плате.
4. Переверните компьютер и подсоедините кабели к задней части системной
платы .
5. Переверните компьютер и подсоедините кабель разъема модема к системной
плате .
6. Установите на место упор для рук.
7. Установите на место плату переключателя WLAN.
8. Замените процессор.
9. Установите на место радиатор.
10. Установите на место нижнюю крышку.
11. Установите на место плату WWAN.
12. Установите на место плату WLAN.
13. Замените память.
14. Установите на место жесткий диск в сборе.
15. Установите на место клавиатуру.
16. Установите на место окантовку клавиатуры.
17. Установите на место заднюю панель.
18. Установите на место карту SD.
19. Установите на место SIM-карту.
