7.

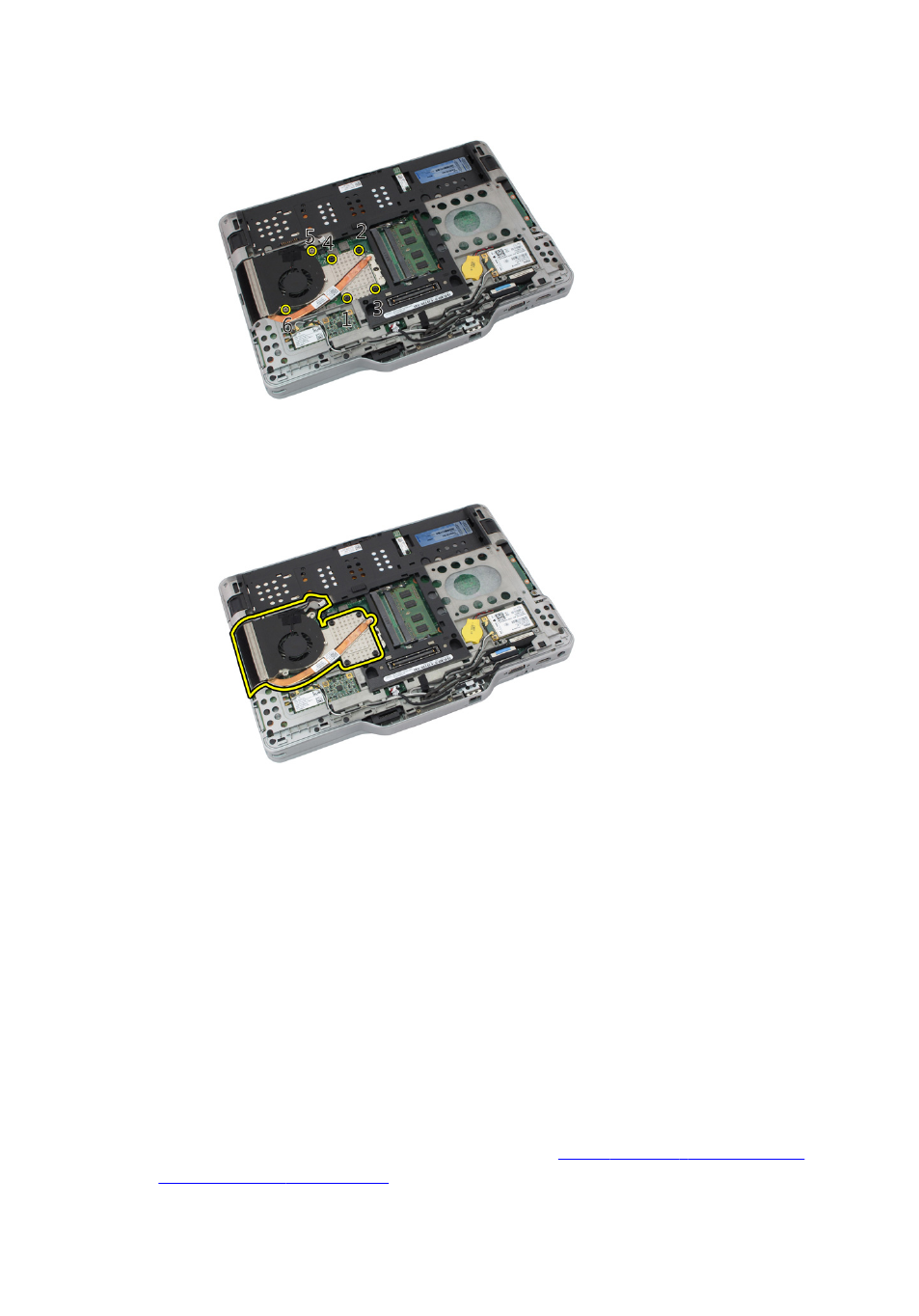

Ослабьте
невыпадающие винты на радиаторе и выверните винты вентилятора.
8.
Приподнимите
радиатор и извлеките его из компьютера.
Установка
радиатора
1.
Установите
радиатор в соответствующий отсек.
2.
Затяните
невыпадающие винты, чтобы зафиксировать радиатор.
3.
Затяните
винты, чтобы прикрепить вентилятор к системной плате.
4.
Подсоедините
кабель вентилятора к системной плате.
5.
Установите
на место заднюю крышку.
6.
Установите
на место жесткий диск в сборе.
7.
Установите
на место заднюю панель.
8.
Установите
на место аккумулятор.
9.
Выполните
процедуры, приведенные в разделе
.
