Номер
контакта

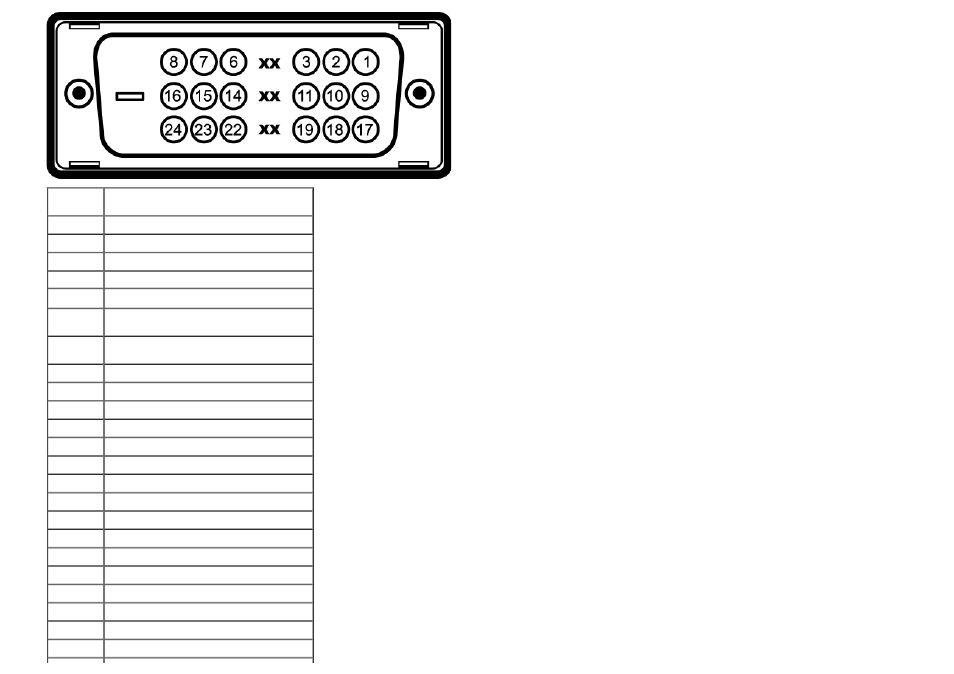

24Сторона-контактного разъема
подключенного сигнального кабеля
1 TMDS RX2-
2 TMDS RX2+
3 Общий TMDS
4 Не подсоединен
5 Не подсоединен
6 Тактовая частота цифрового
преобразователя данных
7 Данные цифрового преобразователя
данных
8 Не подсоединен
9 TMDS RX1-
10 TMDS RX1+
11 Общий TMDS
12 Не подсоединен
13 Не подсоединен
14 Питание +5 В/+3,3 В
15 Самопроверка
16 Определение "горячего" подключения
17 TMDS RX0-
18 TMDS RX0+
19 Общий TMDS
20 Не подсоединен
21 Не подсоединен
22 Общий TMDS
