20
| О мониторе

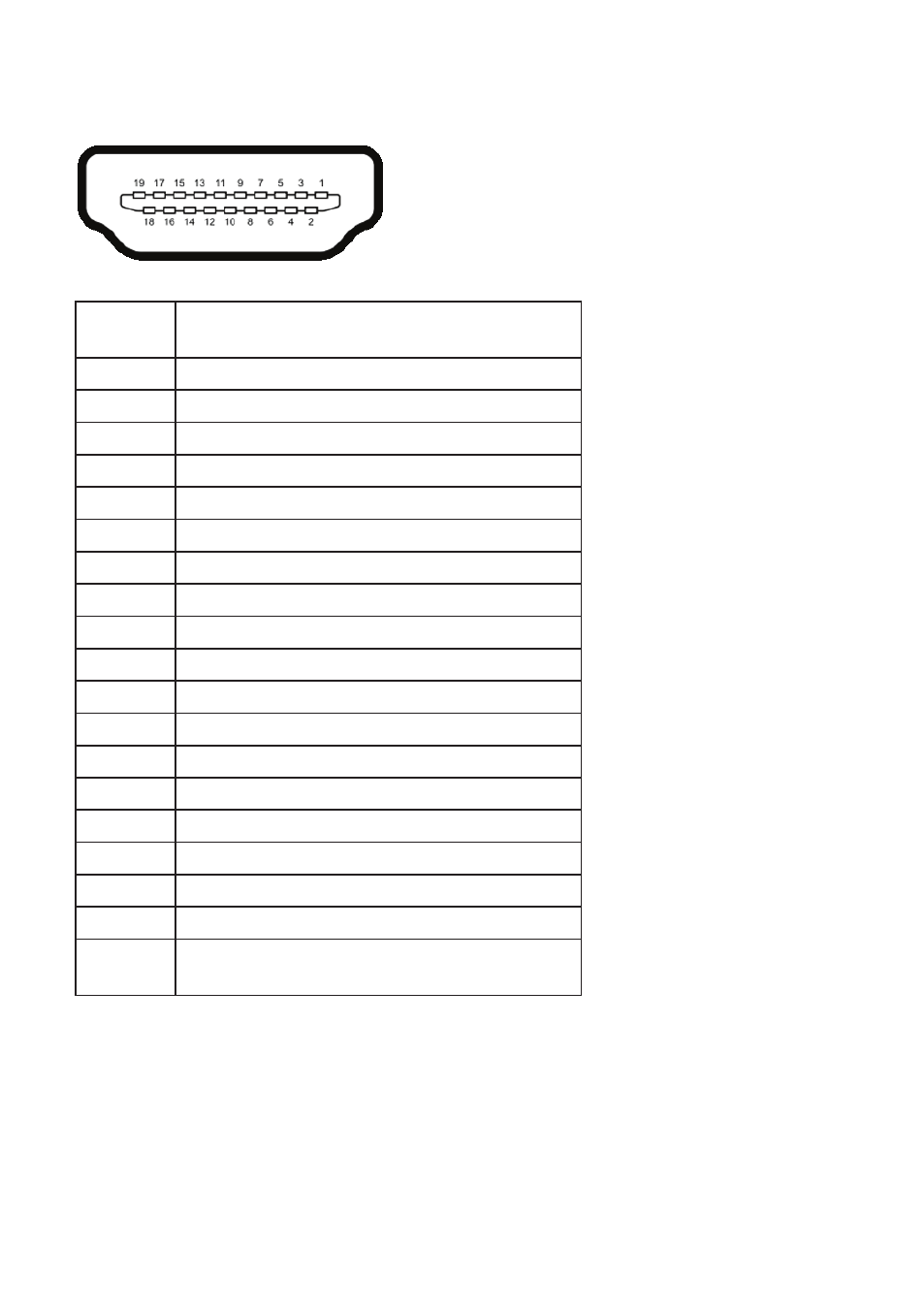

Разъем HDMI
Номер
контакта
19-контактная сторона подключенного
сигнального кабеля
1 ДАННЫЕ TMDS 2+
2 ЭКРАН ДАННЫХ TDMS 2
3 ДАННЫЕ TMDS 2–
4 ДАННЫЕ TMDS 1+
5 ЭКРАН ДАННЫХ TDMS 1
6 ДАННЫЕ TMDS 1–
7 ДАННЫЕ TMDS 0+
8 ЭКРАН ДАННЫХ TDMS 0
9 ДАННЫЕ TMDS 0–
10 ТАКТОВЫЙ СИГНАЛ TMDS+
11 ЭКРАН ТАКТОВОГО СИГНАЛА TMDS
12 ТАКТОВЫЙ СИГНАЛ TMDS–
13 CEC
14 Рарезервирован (N.C. на устройстве)
15 ТАКТОВЫЙ СИГНАЛ DDC (SCL)
16 ДАННЫЕ DDC (SDA)
17 DDC/CEC Земля
18 +5 В ПИТАНИЕ
19 ОБНАРУЖЕНИЕ АКТИВНОГО СОЕДИНЕ-
НИЯ
