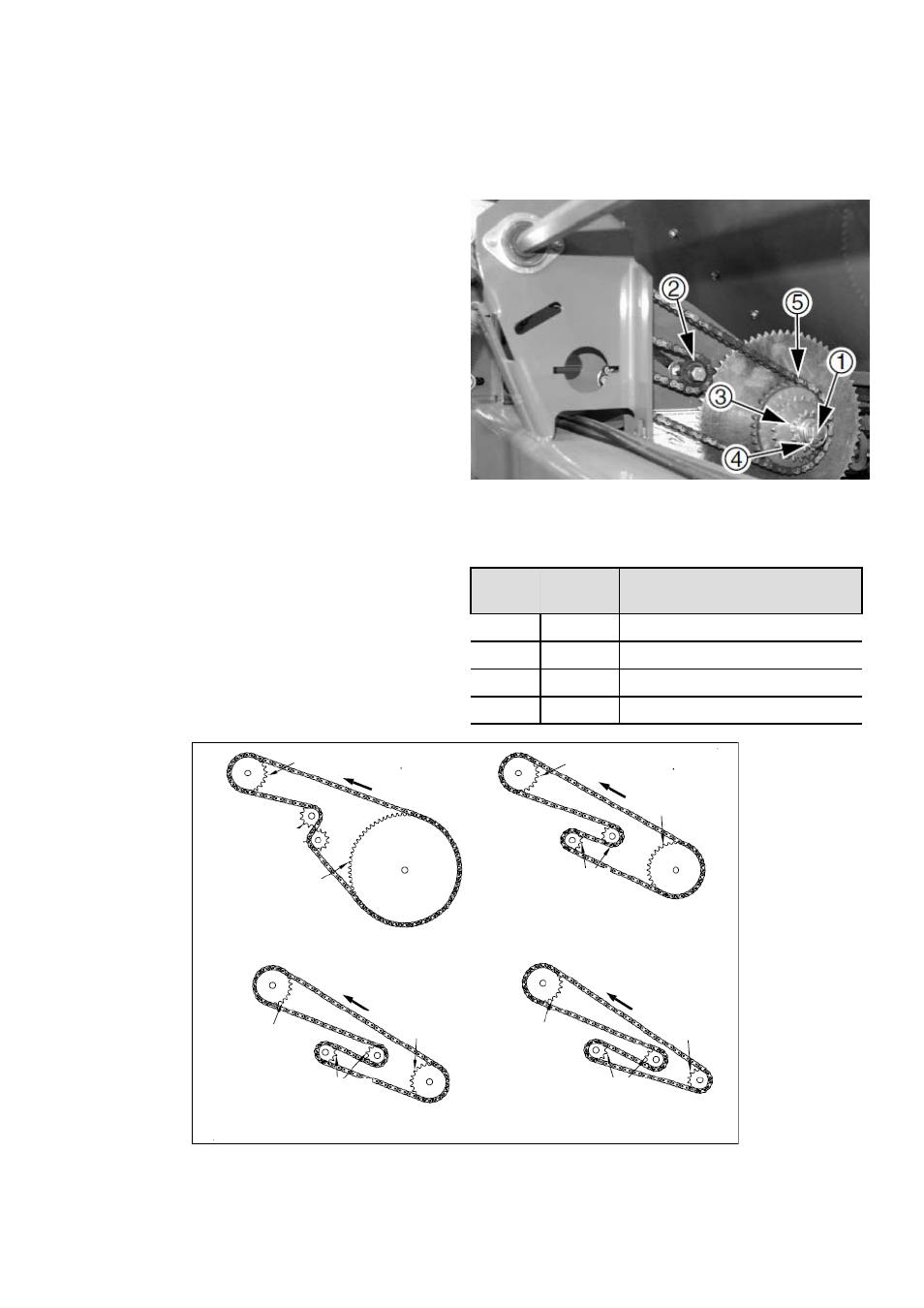

См. Рис. 1
Тип привода определяется размером (количеством
зубцов) звездочки на приводном валу высевающих
аппаратов (1) каждой секции орудия (всего 3 шт.).
Для выбора Типа привода см. таблицы на стр. 8. В
таблицах тип привода указан как 1, 2, 3 или 4. Каждая
цифра соответствует одной из звездочек (см. таблицу
справа и Рис. 2 ниже).
Выбор типа привода
1. Ослабьте верхний натяжной ролик цепи (2) и
сдвиньте его вперед, особенно при смене типа
привода на Тип 1.
2. Снимите приводную цепь (3) с рабочей звездочки.
3. Снимите шплинт (4) и переставьте звездочки (5) на
валу (1). Рабочая звездочка – вторая с внутренней
стороны. Убедитесь, что все 4 звездочки находятся
на валу.
4. Оденьте приводную цепь на вторую с внутренней
стороны (рабочую) звездочку.
5. Установите натяжной ролик и зафиксируйте его. Цепь
должна иметь 13 мм провисания в верхнем пролете.
6. Установите тот же тип привода и на остальных
секциях орудия.
Смена типа привода
Рис. 1
Выбран Тип привода 2
Тип
привода
Звездочка Относительная скорость
1 72 зубца Самая медленная
2 34 зубца В 2,12 раз быстрее, чем Тип 1
3 23 зубца В 3,13 раз быстрее, чем Тип 1
4 14 зубцов В 5,14 раз быстрее, чем Тип 1
Рис. 2
Натяжка цепей в зависимости от типа привода
Тип привода 1
Тип привода 3
Тип привода 2
Тип привода 4
Звездочка муфты на 23 зубца Звездочка муфты на 23 зубца
Звездочка муфты на
23 зубца
Звездочка муфты на
23 зубца
23 зубца 14 зубцов
34 зубца
72 зубца
Натяжители на
12 зубцов
Натяжители
на 12 зубцов
Натяжители на
12 зубцов
Натяжители
на 12 зубцов
