Выбор передачи привода внесения удобрений
Найдите необходимый тип нормы и размеры ведущей и
ведомой звездочек в таблице на стр. 19.
См. Рис. 5
Примечание: При установке цепей, убедитесь, что
разомкнутые концы защелки цепи смотрят в
направлении, противоположном направлению движения
цепи.
Выбор низкой передачи привода
Для выбора низкой нормы необходимо установить
большую звездочку на 44 зубца (1). Если она уже
установлена, оставьте ее как есть.
См. Рис. 6
1. Ослабьте натяжную звездочку (3) и снимите цепь с
ведущей (5) и ведомой звездочки (1).
2. Снимите участок цепи из 16 звеньев. Этот участок
имеет защелки с двух сторон.
3. Ослабьте винты (4) ведущей звездочки (5) и сдвиньте
ее на валу так, чтобы она стала на одной линии со
звездочкой на 44 зубца (1).
4. Оденьте цепь на натяжную звездочку (3), обеспечьте
провисание верхнего пролета цепи около 6,4 мм.
Затяните винты (4) ведущей звездочки (5).
5. После калибровки повторите шаги 1-4 для
центральной и правой секции орудия.
Выбор высокой привода
Для выбора низкой нормы необходимо установить
маленькую звездочку на 16 зубцов (2).
См. Рис. 6
1. Ослабьте натяжную звездочку (3) и снимите цепь с
ведущей (5) и ведомой звездочки (1).
2. Разомкните цепь и добавьте участок цепи из 16
звеньев. Этот участок имеет защелки с двух сторон.
3. Ослабьте винты (4) ведущей звездочки (5) и сдвиньте
ее на валу так, чтобы она стала на одной линии со
звездочкой на 16 зубцов (1).
4. Оденьте цепь на натяжную звездочку (3), обеспечьте
провисание верхнего пролета цепи около 6,4 мм.
Затяните винты (4) ведущей звездочки (5).
5. После калибровки повторите шаги 1-4 для
центральной и правой секции орудия.

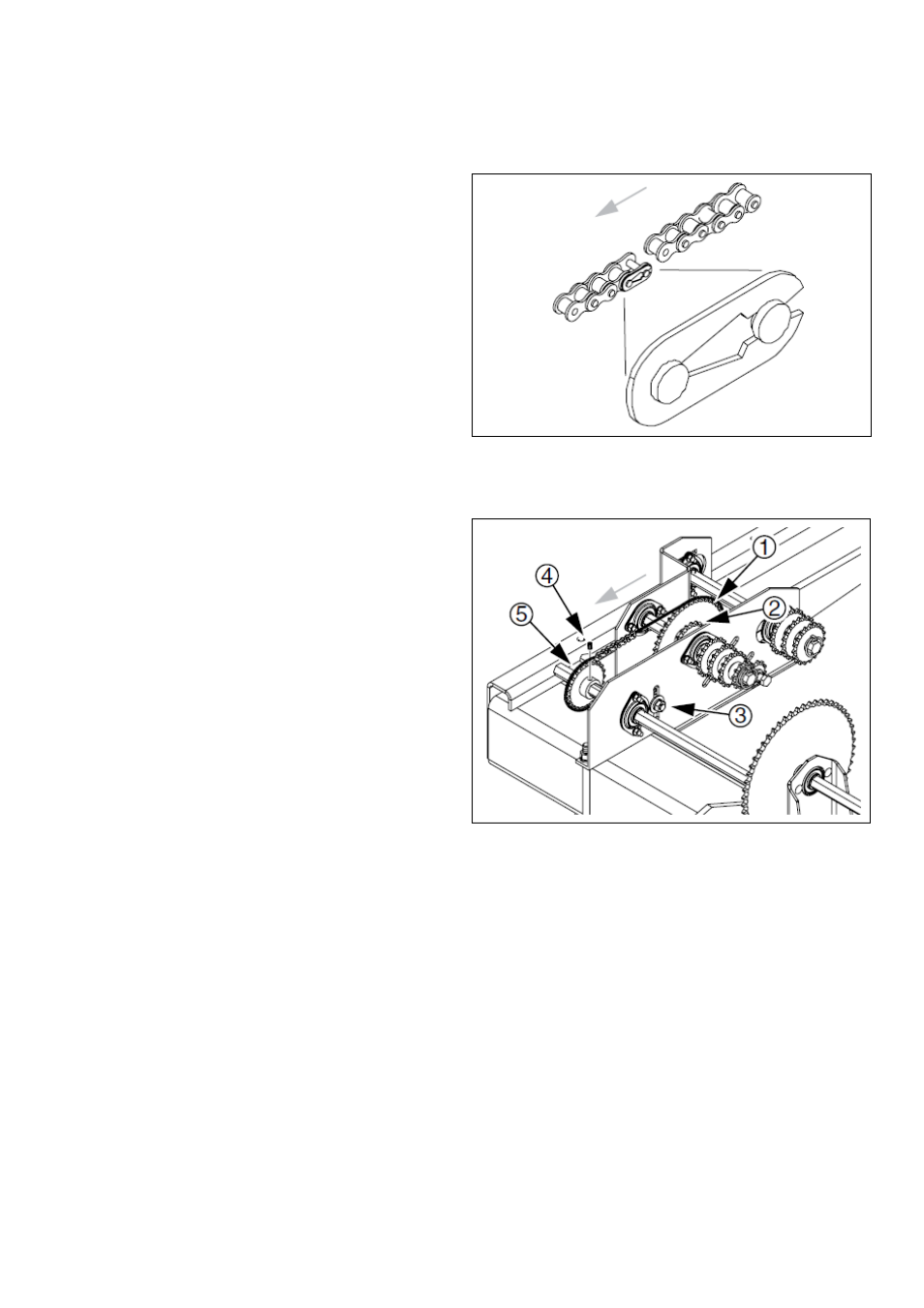

Рис. 5
Направление защелки цепи
Рис. 6
Низкая норма внесения удобрений
15
