Опускание орудия (в транспортное положение)
Опускание орудия необходимо произвести до его
раскладывания.
Подъемная гидравлическая система находится на
отдельном гидроконтуре. Основная рама поднимается и
опускается независимо от подрамников сошников.
В данную систему входит цилиндр транспортных крюков,
который поднимает и удерживает внешние/передние
концы боковых секций в сложенном положении.
Обычно поднимание орудия используется только при его
складывании. При осуществлении разворота на поле
используется система поднимания сошников.
Транспортное положение
1. Разместите трактор и орудие на ровной поверхности.
Поставьте
трактора на стояночный тормоз.
Убедитесь, что у Вас достаточно пространства для
раскладывания орудия.
2. Если установлена опция раздваивания гидропотока,
селекторный клапан возле сцепного устройства
необходимо переключить в положение Поднимания
орудия (см. «Работа подъемного селекторного
клапана» на стр. 46).
3. Медленно раздвиньте все подъемные цилиндры (два
на транспортных колесах, 1 на транспортных крюках
на дышле). Переключите рычаг гидросистемы в
положение Выкл. (не нейтральное).
См. Рис. 27
4. Поверните и снимите транспортные замки с
подъемных цилиндров.
См. рис. 28
5.
Поверните и снимите транспортный замок с
цилиндра поднимания центрального бункера.
6. Медленно измените направление потока масла и
опустите орудие. Дождитесь, пока все три цилиндра
полностью задвинутся, затем прекратите подачу
масла.
Теперь можно приступать к раскладыванию орудия.

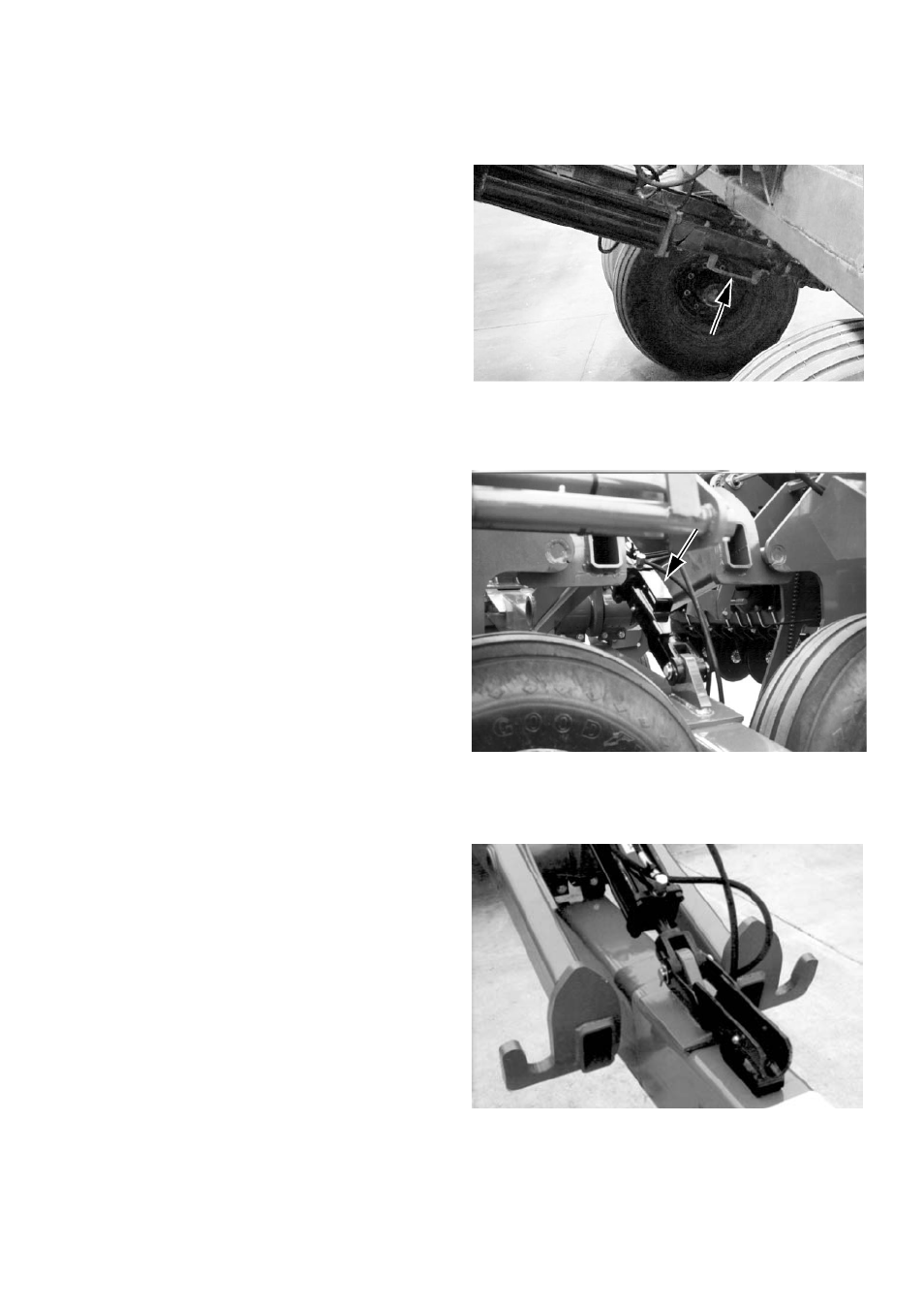

Рис. 27
Транспортный замок цилиндра
Рис. 28
Замок цилиндра поднимания
центрального бункера установлен
Рис. 29
Цилиндр поднимания центрального
бункера в рабочем положении
34
