Страница 24
См. Рис. 11
1. Ознакомьтесь с предупреждениями на стр. 19;
2. Полностью разложите орудие так, чтобы
штоки
цилиндров
складывания
были
полностью выдвинуты. Затем отсоедините
штоки цилиндров от рамы и поверните
цилиндры
так,
чтобы
в
раздвинутом
положении штоки не касались орудия;
3. Ослабьте фитинг JIC (1) гидравлического
шланга, подходящего к штоковой части
правого цилиндра складывания;
4. Медленно подавайте масло к штоковой части
цилиндров складывания (линия (3)), пока
масло не выступит на ослабленном фитинге.
Затем затяните фитинг и полностью задвиньте
шток цилиндра;
5. После этого, ослабьте фитинг JIC (2)
гидравлического шланга, который подходит к
цокольному концу правого гидроцилиндра
складывания.
6. Медленно подавайте масло к цокольной части
цилиндров складывания (линия (4)), пока
масло не выступит на ослабленном фитинге.
Затем затяните фитинг и несколько раз
полностью выдвиньте и задвиньте шток
цилиндра;:
7. Закрепите шток цилиндра на раме.
Прокачка складывающей гидросистемы

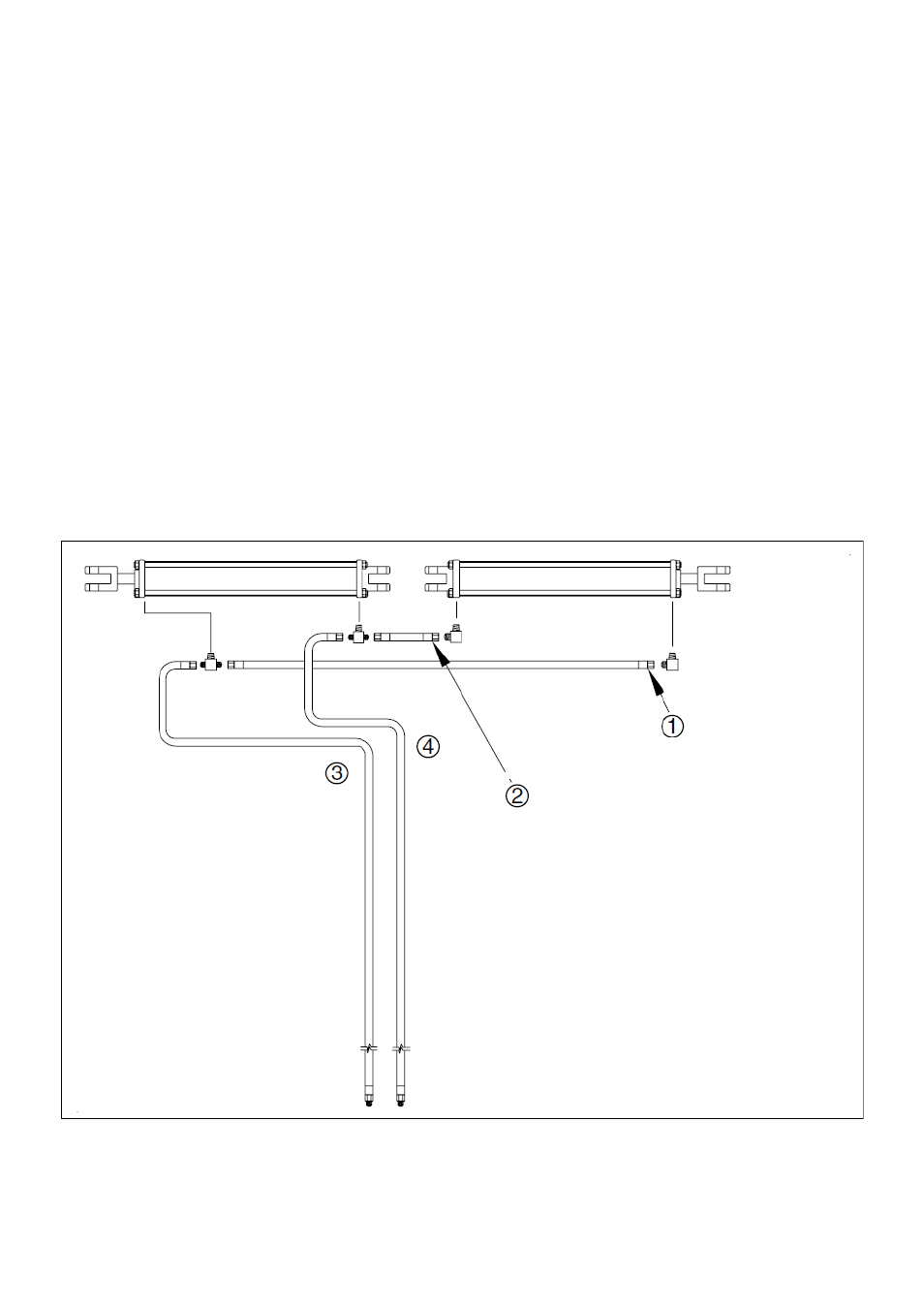

Рис. 11
Прокачка складывающей гидросистемы
Сначала ослабьте этот фитинг
Затем ослабьте этот фитинг
Сначала
прокачайте
эту
линию
Затем
прокачайте
эту
линию
20
