706/1006NT
150-285M-RUS 01/03/07
28
Борона с пружинными зубьями
Угол зубьев бороны
См. Рисунок 21
На рисунке справа показаны параметры бороны,
которые подходят для условий нулевой и
минимальной обработки почвы. В зависимости от
влажности грунта, уровня загрязнения и типа
загрязнения, вам может понадобиться менять
позицию трубчатой рамы или позицию зубьев. Для
этого сначала располагайте раму и зубья, как показано на
рисунке, а затем осуществляйте необходимую
регулировку.
Регулировка рамы и зубьев бороны
См. Рисунок 22
Чтобы отрегулировать раму бороны, следует
ослабить четыре шестигранные гайки (1) на u-
образных болтах и повернуть трубчатую раму (2)
соответствующим образом.
Для того чтобы отрегулировать зубья, следует
ослабить
четыре 1/2-дюймовые (1,3 см)
шестигранные гайки (3) на 1/2-дюймовых u-
образных болтах (4), расположенных на опорной
планке (5). Поверните трубки с зубьями (6) таким
образом, чтобы зубья (7) опирались на стопорные
пальцы (8) и располагались под нужным углом, а
затем затяните шестигранные гайки на u-образных
болтах.
Цепи бороны
См. Рисунок 23
В условиях чистого, вспаханного и очень рыхлого грунта
может понадобиться укоротить цепь бороны для того,
чтобы борона не касалась земли.
Чтобы отрегулировать цепь, закрепите борону упорами
для снятия нагрузки с рычагов бороны, затем снимите
нижний болт и вставьте его в другое звено цепи.
Примечание: Цепи, удерживающие рычаги бороны,
должны быть одинаковой длины.

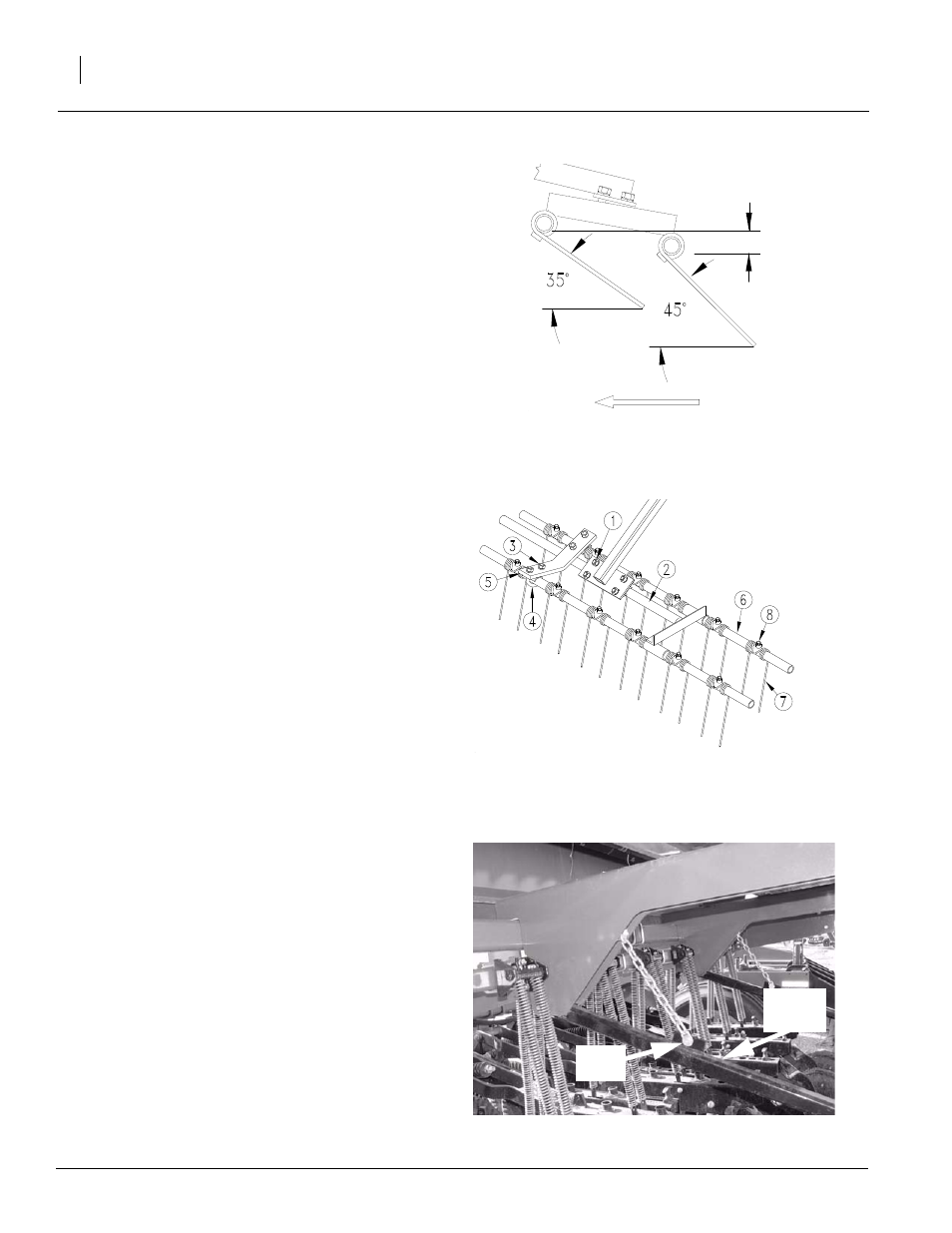

Рисунок 21
Угол зубьев
12437
Напрвление движения
2,5 - 3,8 см
Рисунок 22
Регулировка рамы и зубьев
16297
Болт
Рычаг
бороны
Рисунок 23
Регулировка цепей бороны
21712
