01/03/07 150-285M-RUS
15 Подготовка и настройка
Высота сцепки
См. Рисунок 3
Чтобы сеялка работала должным образом, ее
дышло
в рабочем положении должно
располагаться параллельно земле.
a. Опустите сеялку в рабочее положение и
выровняйте дышло при помощи домкрата.
b. Измерьте высоту тягового бруса трактора,
чтобы определить нужную высоту сцепки
сеялки.
c. Прикрепите сцепку к дышлу при помощи
двух 3/4x6 - дюймовых (1,9см х 15см)
болтов (1), стопорных шайб (2) и гаек (3).
ПРИМЕЧАНИЕ: Крепежные отверстия на сцепке
сеялки
смещены, поэтому сцепку можно
перевернуть и прикрепить в трех различных
положениях, при этом получается шесть позиций
высоты сцепки.
ПРИМЕЧАНИЕ: Когда цепляете сеялку к другому
трактору, проверяйте, не отличается ли высота
тяговых брусов. Если высота отличается, следует
отрегулировать тяговый брус соответствующым
образом.
Присоединение к трактору
См. Рисунок 4
1. Подгоните трактор к сеялке. С помощью
винтового домкрата отрегулируйте дышло
сеялки таким образом, чтобы тяговый брус
находился под верхней пластиной сцепки (1).
2. Расположите на одной линии заднее отверстие
верхней пластины сцепки и большое отверстие
тягового бруса. Расположите нижнюю пластину
сцепки (4) под тяговым брусом и прикрепите к
верхней пластине сцепки при помощи двух 5/8 x
4 - дюймовых (1,6 см х 10,2 см) болтов (5),
плоских шайб (6) и стопорных гаек с
нейлоновой вставкой (7).
3. Прикрепите конец верхней пластины сцепки к
нижней пластине сцепки, продев через
отверстие в тяговом брусе 1x5,5 - дюймовый
(2,5см х 14см) болт (8); используйте плоскую
шайбу (3) и стопорную гайку с нейлоновой
вставкой (2).
4. Надежно прикрепите предохранительную цепь
к сцепке сеялки с помощью 3/4 x 2 1/4 -
дюймового (1,9см х 5,7см) болта (10),
предохранительной шайбы (11), стопорной
шайбы (12) и гайки (13). Затем прикрепите цепь
к тяговому брусу трактора.
См. Рисунок 5
5. Храните домкрат на верхней поверхности
дышла.

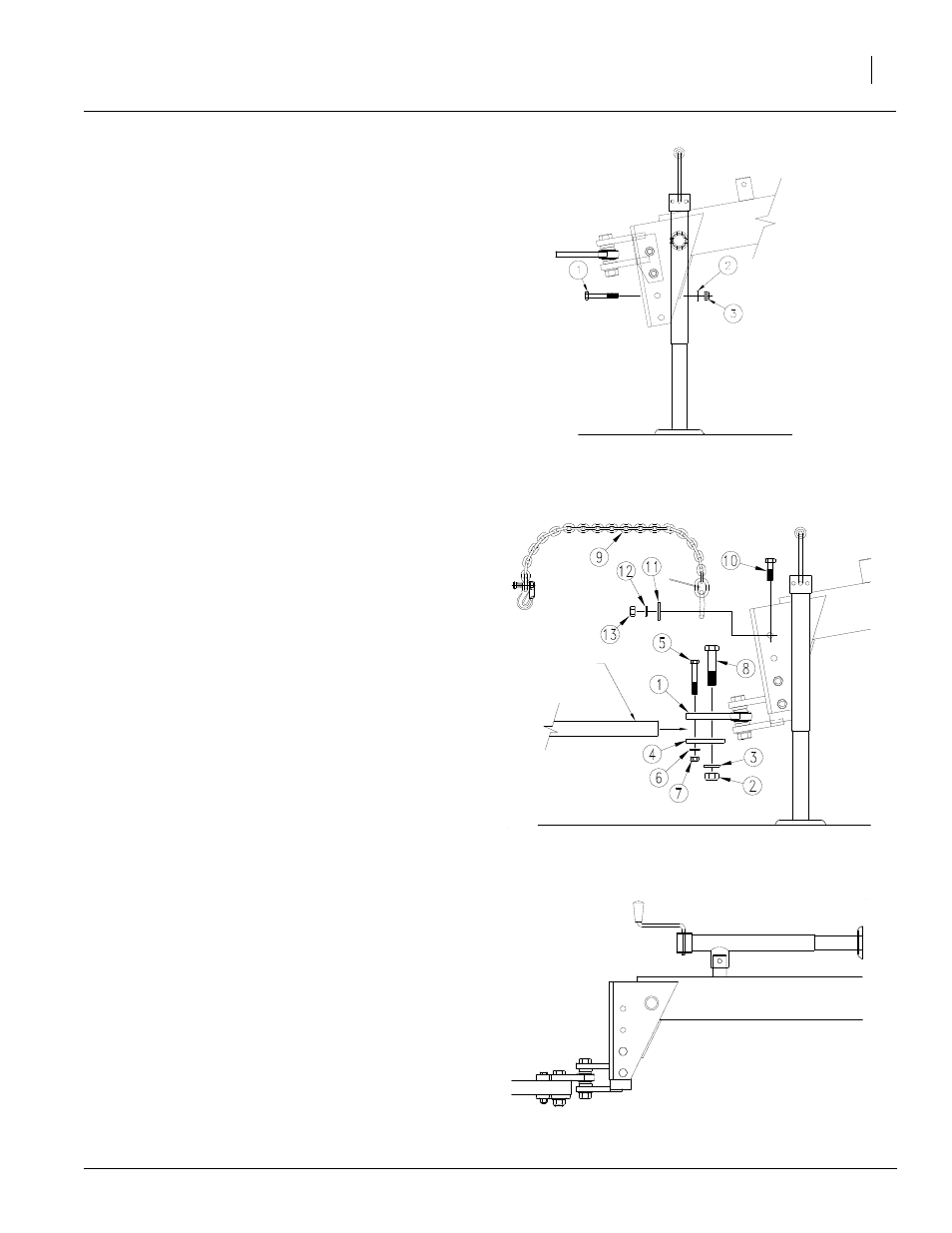

Рисунок 3
Высота сцепки
21703
Рисунок 4
Присоединение к трактору
13944
Тяговый брус
трактора
Рисунок 5
Домкрат в положении хранения
13940
