Инструкция по эксплуатации Viking Pump TSM635.2: K-LS Universal Mag Drive
Страница 5
РАЗДЕЛ TSM
635.2
ВЫПУСК
D
СТРАНИЦА 5 ИЗ 13
НОМЕР
НАИМЕНОВАНИЕ ДЕТАЛИ
НОМЕР
НАИМЕНОВАНИЕ ДЕТАЛИ
НОМЕР НАИМЕНОВАНИЕ ДЕТАЛИ
13
Винты с колпачком для пластины
адаптера (8-треб.)
39
Штифт промежуточной шестерни
59
Канистра
25
Втулка пластины адаптера
40
Блок головки и штифта
промежуточной шестерни
60
Опорная шайба (2-треб.)
31
Корпус
43
Винты с колпачком для головки
(6-8 треб.)
62
Шпонка для вала ротора
33
Уплотнительное кольцо для
пластины адаптера
45
Уплотнители предохранительного
клапана (2-треб.)
63
Прокладки для головки
35
Уплотнительное кольцо для
головки
46
Винты с колпачком для
предохранительного клапана (8-треб.)
65
Уплотнительное кольцо для
канистры
36
Блок ротора и вала
47
Предохранительный клапан
66
Разъемная контргайка
37
Блок промежуточной шестерни и
втулки
54
Винты с колпачком для канистры
(8-треб.)
67
Пластина адаптера
38
Втулка промежуточной шестерни
57
Внутренний магнитный блок
НОМЕР НАИМЕНОВАНИЕ ДЕТАЛИ НОМЕР
НАИМЕНОВАНИЕ ДЕТАЛИ
НОМЕР
НАИМЕНОВАНИЕ ДЕТАЛИ
1
Контргайка
5
Манжетный уплотнитель (2-треб.)
27
Держатель
2
Стопорная шайба
6
Конический роликоподшипник
(2-треб.)
28
Винты с колпачком для крепежной
скобы (держателя) (4-треб.)
3
Торцевая крышка
8
Прокладка внутреннего
подшипника
58
Внешний магнитный блок
4
Прокладка внешнего
подшипника
14
Винты с колпачком для разборки
(2-треб.)

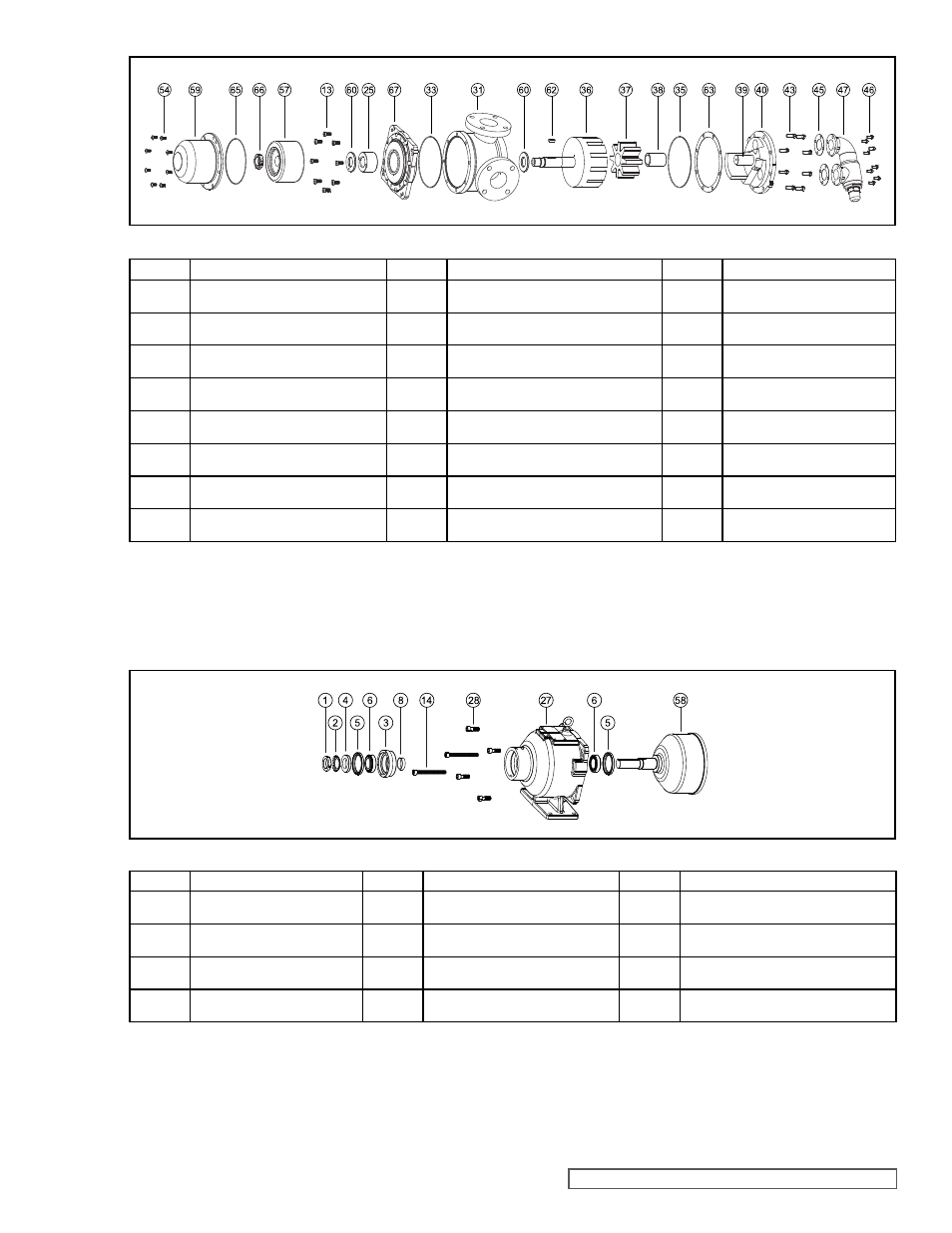

РИСУНОК 5
ПОКОМПОНЕНТНОЕ ИЗОБРАЖЕНИЕ – КАНИСТРА УНИВЕРСАЛьНОГО
НАСОСА С МАГНИТНЫМ ПРИВОДОМ И ПРЕДОХРАНИТЕЛьНЫМ КЛАПАНОМ
РИСУНОК 6
ПОКОМПОНЕНТНОЕ ИЗОБРАЖЕНИЕ – ДЕРЖАТЕЛь УНИВЕРСАЛьНОГО
НАСОСА С МАГНИТНЫМ ПРИВОДОМ И ВНЕШНИЙ МАГНИТНЫЙ БЛОК
