Инструкция по эксплуатации Viking Pump TSM635.2: K-LS Universal Mag Drive
Страница 4
РАЗДЕЛ TSM
635.2
ВЫПУСК
D
СТРАНИЦА 4 ИЗ 13

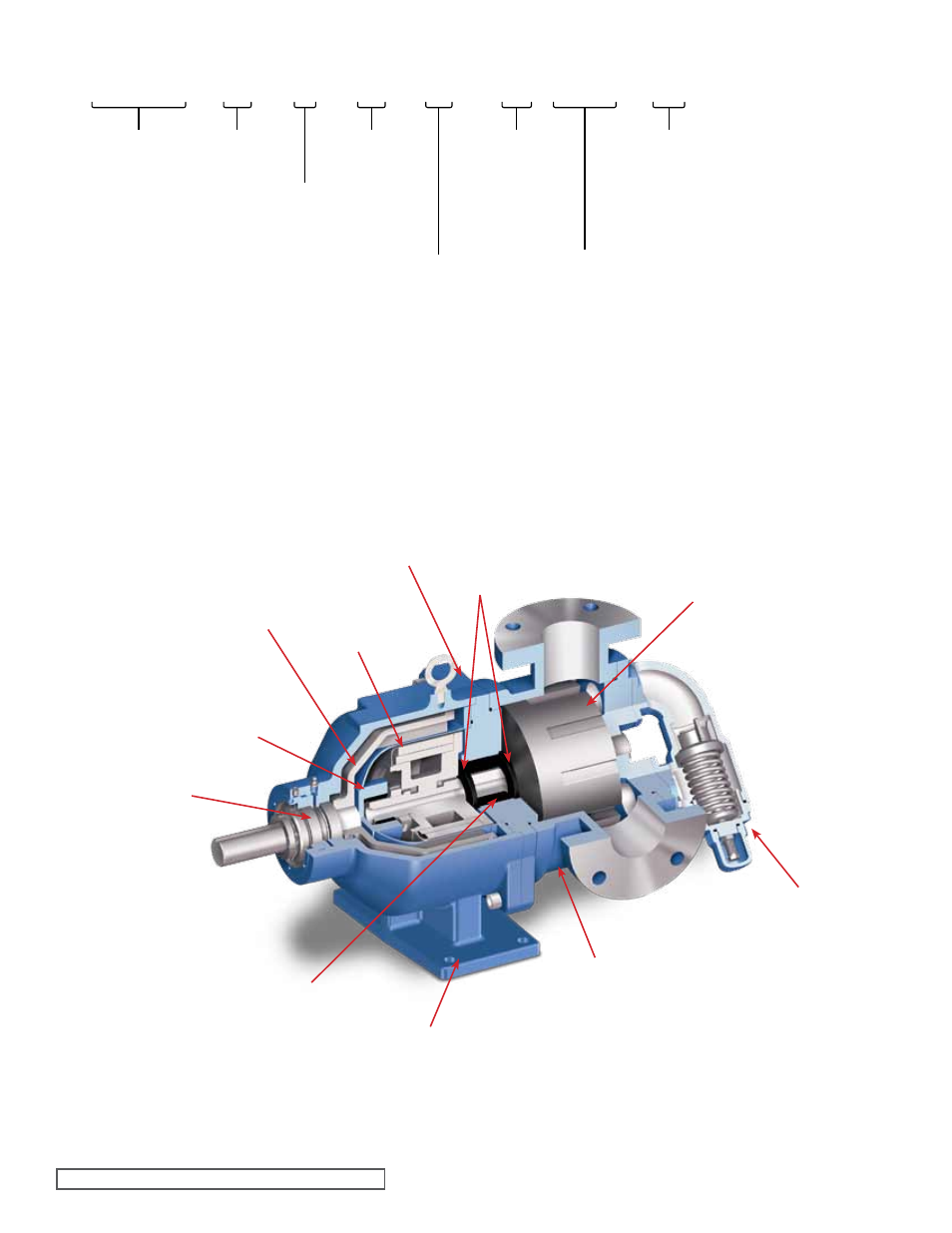

РИСУНОК 4
УНИВЕРСАЛьНЫЙ НАСОС С МАГНИТНЫМ ПРИВОДОМ – ВИД В РАЗРЕЗЕ
РИСУНОК 3
СИСТЕМА НУМЕРАЦИИ МОДЕЛИ
Ротор и вал
Внутренний
предохранительный
клапан
Держатель
Втулка вала
Конические
роликоподшипники
Внешний
магнитный блок
Внутренний
магнитный блок
L
S
8
1
2
4
A - 3 2 5 R
Кожух:
1 = Безрубашечный
кронштейн
Уплотнение вала:
8 = Без уплотнителя
Материал конструкции:
3 = Стальная наружная
поверхность
4 = Чугун
7 = Нержавеющая сталь
Размер:
K
KK
L
LQ
LL
LS
Выпуск серии:
A = Первоначальная
конструкция
Конфигурации привода:
__ = Стандартный насос
D = Прямой привод
R = Редуктор привода
P = Редуктор другого производителя
Нормативные моменты затяжки:
K-KK = 122,0 Нм (90 футо-фунт)
K-KK = 244,0 Нм (180 футо-фунт)
K-KK = 440,6 Нм (325 футо-фунт)
2 = Опорный
подшипник вала
Поле 1
Поле 2
Поле 3
Поле 4
Поле 5
Поле 6
Поле 7
Поле 8
Поле 9
Опорные
шайбы
Пластина
адаптера
Блок канистры
и втулки
Корпус
