Типовой ряд PSG/F, TSG/F
Страница
13
954-850-ru
Ревизия 11
TM 8782
Издание 03/2013
10.6

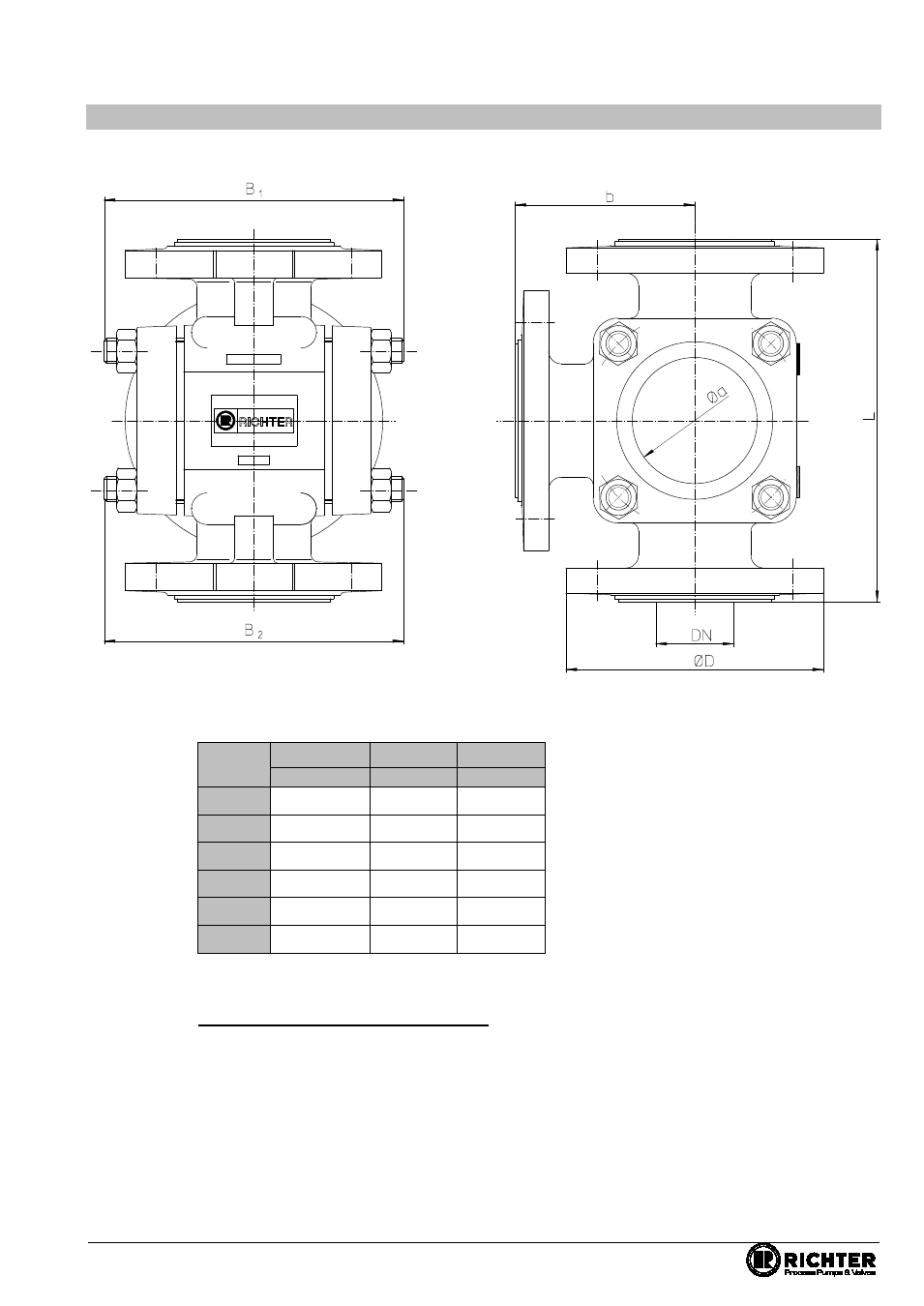

Размерный чертеж TSG/F
DN
25 50 80
[mm] [mm] [mm]
ØD 115 165 200
L 160 230 310
Øa 48 80 100
b 80 115 155
B
1
ca.135 ca.185 ca.246
B
2
* ca.158 ca.218 ca.289
*
Доп. оборудование: двойные стекла
Присоединительные размеры фланцев:
DIN EN 1092-2,
форма B (ISO 7005-2, форма B) PN 16
или фланец просверлен в соответствии с ASME B16.5 Class 150
