50
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
или
1.

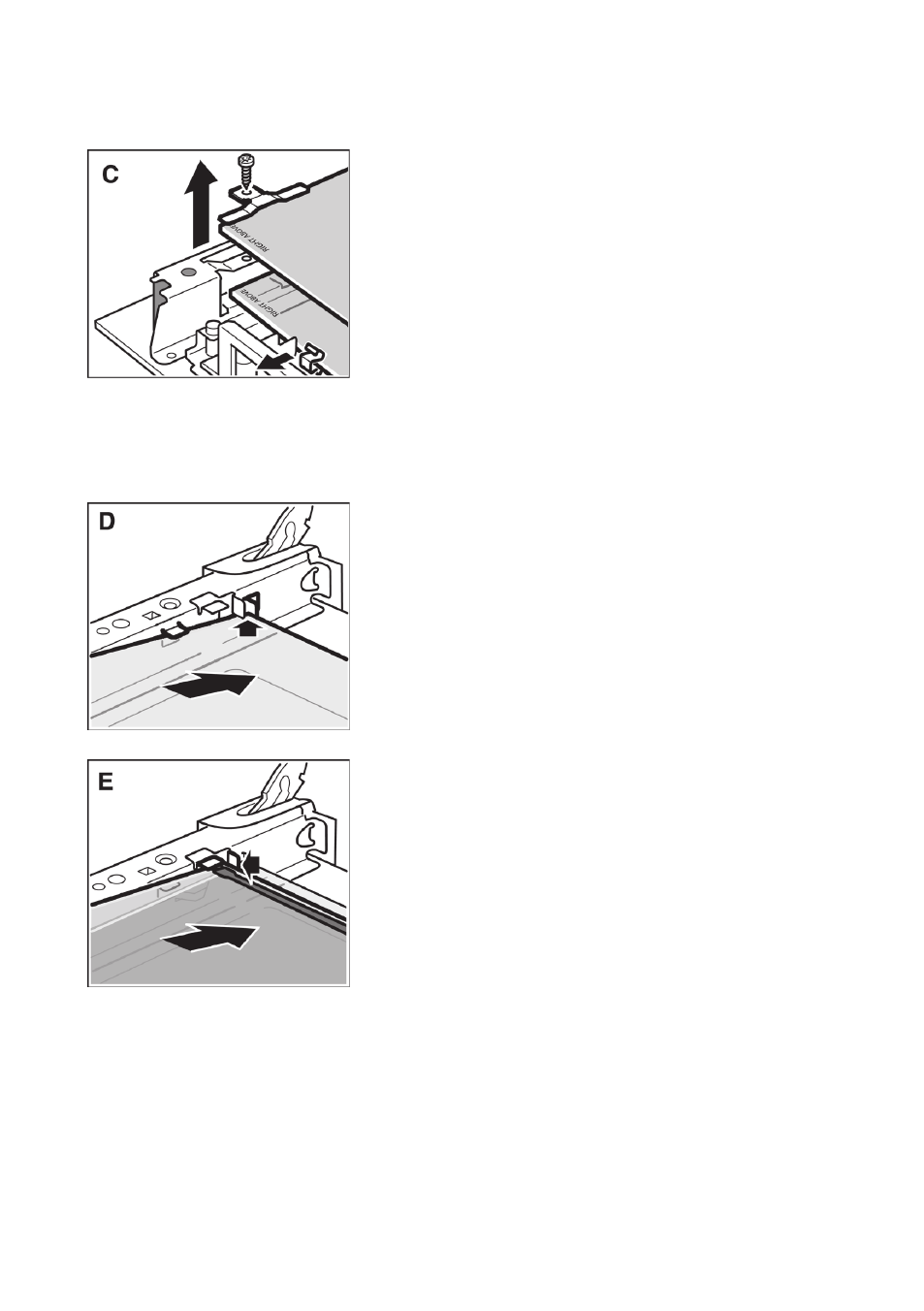

Наклоните нижнее стекло и установите его на
место (рис. D).
2.
Установите малые скобы справа и слева на
нижнее стекло.
Установка Убедитесь, что надпись «Right above» в левом
нижнем углу обоих стекол расположена вверх
ногами.
3.
Установите среднее стекло (рис. Е). Прежде
чем поставить стекло на место, установите
уплотнитель в самом низу на стекле.
4.
Отвинтите большие скобы слева и справа и
снимите их (рис. С). Выньте среднее стекло.
5.
Уплотнитель, установленный на стекле снизу,
можно вынуть для чистки. Для этого снимите
уплотнитель слева и справа.
6.
Отожмите малые скобы с нижнего стекла и
извлеките стекло движением вверх под углом
(рис. С).
