HD медиаплееры WD TV Live/Live Plus
Руководство по эксплуатации
ОСОБЕННОСТИ И ФУНКЦИИ – 9

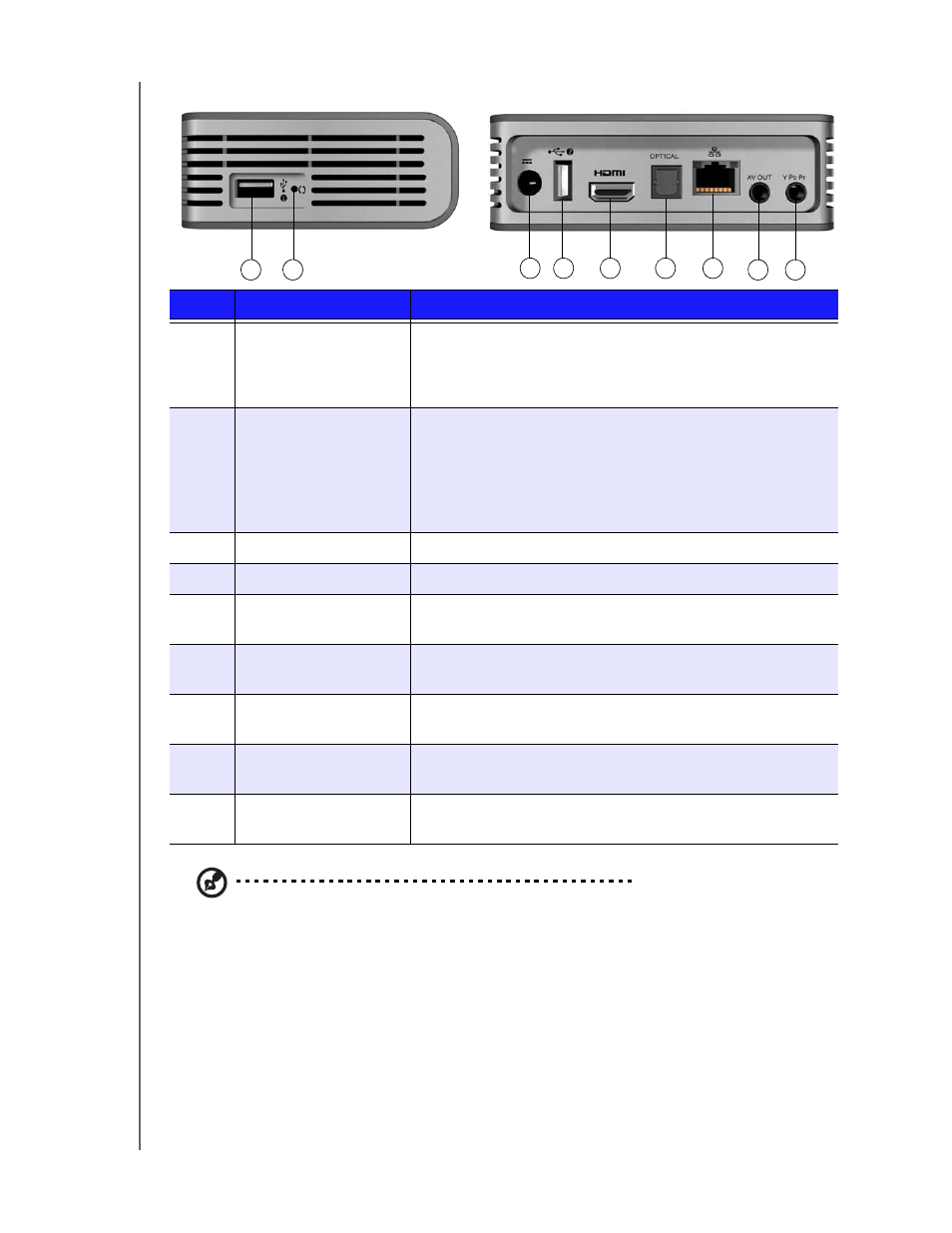

Разъемы
Примечание: Это устройство не работает с USB-концентраторами.
Пункт
Компонентный
Описание
1
Первый порт USB
Позволяет подключать съемные устройства хранения
данных, цифровые камеры с разъемами USB,
портативные медиаплееры и USB-контроллеры
беспроводных сетей.
2
Кнопка сброса
Нажать на одну секунду, чтобы восстановить заводские
настройки (см. «Вернуть заводские настройки» на
странице 149). Удерживать нажатой в течение
10 секунд, чтобы переключиться между режимами
NTSC и PAL. Кнопку сброса можно нажать при помощи
тонкого стержня или распрямленной скрепки.
3
Разъем питания
Для подключения кабеля питания.
4
Второй порт USB
То же назначение, что и у первого порта USB.
5
Гнездо HDMI
Подключается к гнезду HDMI на телевизоре
(кабель HDMI продается отдельно).
6
Аудиовыход S/PDIF
(оптический)
Подключается к ресиверу (кабель S/PDIF продается
отдельно).
7
Порт Ethernet
Предназначен для проводного подключения
к локальной сети и Интернету.
8
Гнездо составного
сигнала
Подключается к аналоговым входам видео и звука на
телевизоре.
9
Гнездо компонентного
сигнала
Подключается к компонентному видеовходу (YPbPr) на
телевизоре.
1
2
3
4
5
6
7
8
9
