Инструкция по эксплуатации PHANTOM RSA 904
Страница 9
12
7. Регулятор (фильтр) полосы пропускания низких частот (ФНЧ) LOW
PASS. Позволяет отрегулировать полосу пропускания низких
частот.
8. Фильтр cупернизких частот SUBSONIC. Позволяет отсечь
нежелательные супернизкие невоспринимаемые на слух частоты и
дает возможность сабвуферу воспроизводить мощный чистый звук.
9. Фазокорректор PHASE SHIFT. Позволяет согласовать фазу
сабвуфера с акустическими системами в автомобиле.
10. Гнездо для подключения дистанционного регулятора громкости RE-
MOTE.
11. Светодиодный индикатор ON/PROT. Загорается зеленым при
правильном подключении усилителя при включенном питании.
Загорается красным при возникновении ошибки или неисправности,
усилитель немедленно выключается.
12. Выходные терминалы SPEAKER OUTPUT. Для подключения
динамиков к усилителю.
13. Предохранители FUSE. Защищают усилитель от воздействия токов
большой мощности и скачков напряжений.
14. Силовой терминал +12V. Для подключения силового кабеля к
источнику питания (к положительной клемме автомобильного
аккумулятора).
15.
Терминал провода управления REM.
Для
подключения
дистанционного провода включения/выключения усилителя при
включении/выключении головного устройства. Если головное
устройство такой функции не имеет – подайте на данный разъём
+12 B, отключаемые сигналом с замка зажигания.
16.
Терминал кабеля заземления GND. Для подключения кабеля
заземления и дальнейшего присоединения к кузову автомобиля (к
“массе”).
В связи с постоянным улучшением и модернизацией продукта
некоторые функции, описанные выше и технические характеристики,
приведенные ниже, могут быть изменены производителем без
предварительного уведомления и отличаться от заявленных в
данном руководстве.
9

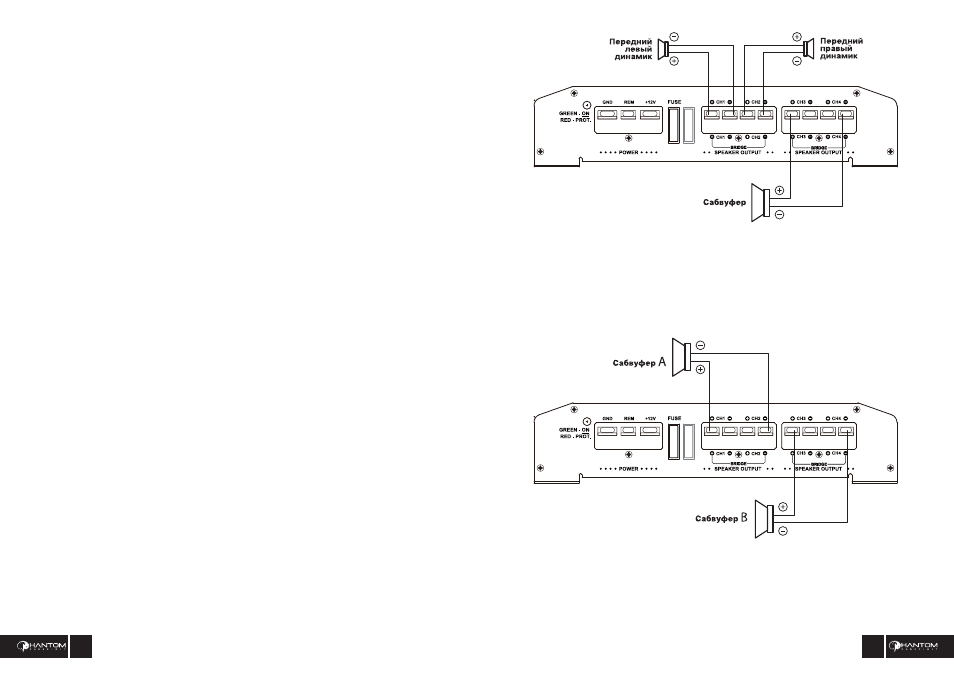

Схема подключения варианта «2-х полосный фронт
и низкочастоный динамик»
Работа четырёхканального усилителя по 2-х канальной схеме
