15

Технические характеристики RSA 3501

МОДЕЛЬ

RSA 3501

Кол-во каналов

1

Номинальная мощность при 4 Ом

350Вт x 1

Номинальная мощность при 2 Ом

600Вт x 1

Стабильная работа на нагрузке

2 Ом, Стерео

Диапазон воспроизводимых частот

5Гц ~ 50кГц

Коэффициент гармонических
искажений (THD) @ 1кГц (4Ом)

0,05%

Входная чувствительность

0,2В~6В

Входной импеданс

20кОм

Демпфирующий фактор

>160

Отношение сигнал/шум

>95дБ

Частота и крутизна среза ФНЧ

50~250Гц / 24дБ

Усилитель басов

0~12дБ / 45Гц

Сабсоник

20~50Гц / 12дБ

Фазокорректор

0-180

Номинал внешнего предохранителя

25Ax3

Размеры, мм( Ш x В x Д)

400 x 240 x 53

Вес,кг

4,38

6

ПОДКЛЮЧЕНИЕ СИЛОВОГО ПРОВОДА

Прежде всего, снимите + клемму с Вашего аккумулятора.

Силовой провод рекомендованного сечения (но не менее калибра
10AWG – сечение 5,5 кв. мм) используйте для подвода плюса питания и
массы, а для провода управления (remote) можно использовать кабель
калибра 20 AWG ( сечение 0,5 кв. мм). Место для фиксации массы
должно быть качественно до блеска зачищено. Для крепления провода
массы лучше всего использовать болтовое соединение диаметром не
менее М6.
Замечание: длина провода заземления не должна превышать 1м.
Плюсовой провод необходимо подключать непосредственно к
аккумулятору через предохранитель соответствующего номинала.
Провод управления подсоединяется к проводу POWER ANTENNA/RE-
MOTE головного устройства (как правило, зелёный или фиолетовый).

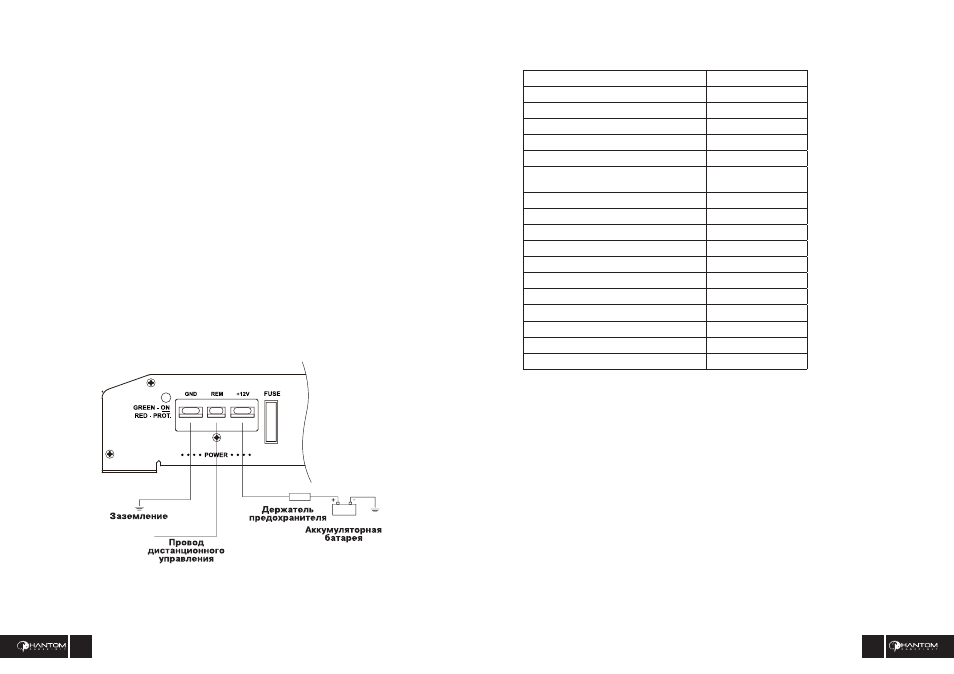

Схема подключения кабелей питания и управления
