Страница 12
12
D24050 | Издание 10/2014
Конструкция и принцип работы
2.5.2 Порт Ethernet
Посредством порта Ethernet устройство
может быть подключено к сети для считы-
вания журналов протокола с помощью ПО
AtmoCONTROL. Порт Ethernet расположен на
задней стороне устройства (Рис. 3). Интер-
фейс Ethernet предназначен для устройств,
удовлетворяющих требованиям IEC 60950-1.
В целях идентификации каждое подключен-
ное устройство должно иметь собственный
IP-адрес. Процесс настройки IP-адреса
описан на стр.32 .
Посредством дополнительного переходника
USB-Ethernet устройство можно напрямую
подключить к компьютеру / ноутбуку (см. До-
полнительные аксессуары на стр. 15).
2.6 Маркировка (фирменная табличка)
На фирменной табличке (см. Рис. 4) указаны модель устройства, изготовитель и техни-
ческие данные. Она находится на передней стороне устройства справа, на обратной
стороне дверцы (см. стр. 10).
Typ: IPP 260 F.-Nr.: 0109.0088
230 V~ 2.3 A 50/60 Hz 525 W
DIN12880-Kl.3.1 Nenntemp.: 70 °C
1
2
3
4
5
6
10
8
9
7

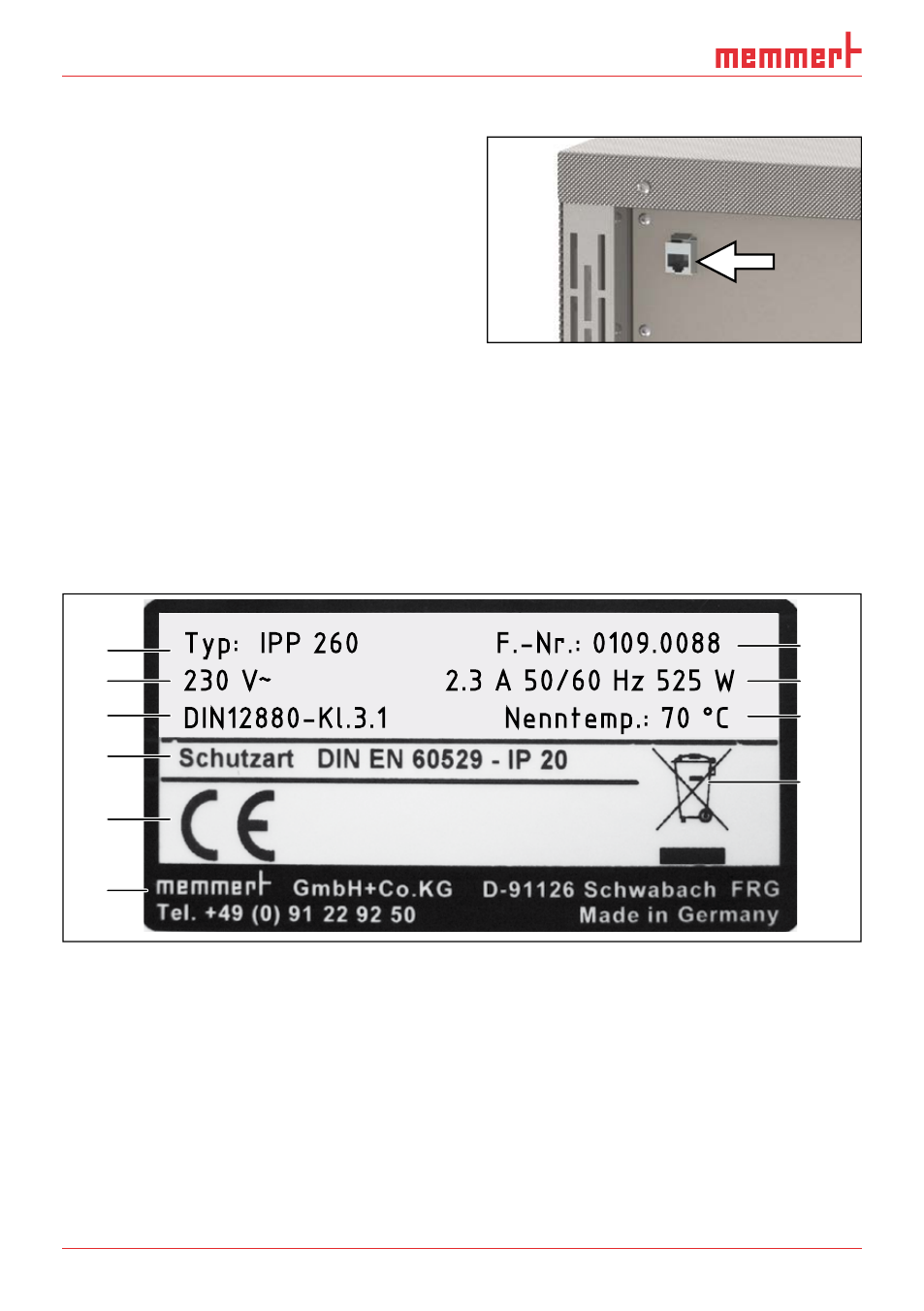

Рис. 4 Фирменная табличка (пример)
1 Название модели
2 Рабочее напряжение
3 Применимый стандарт
4 Вид защиты
5 Соответствие требованиям СЕ
6 Адрес изготовителя
7 Указание по утилизации
8 Номинальная температура
9 Подключение / номинальная мощ-
ность
10 Заводской номер
Рис. 3 Порт Ethernet
