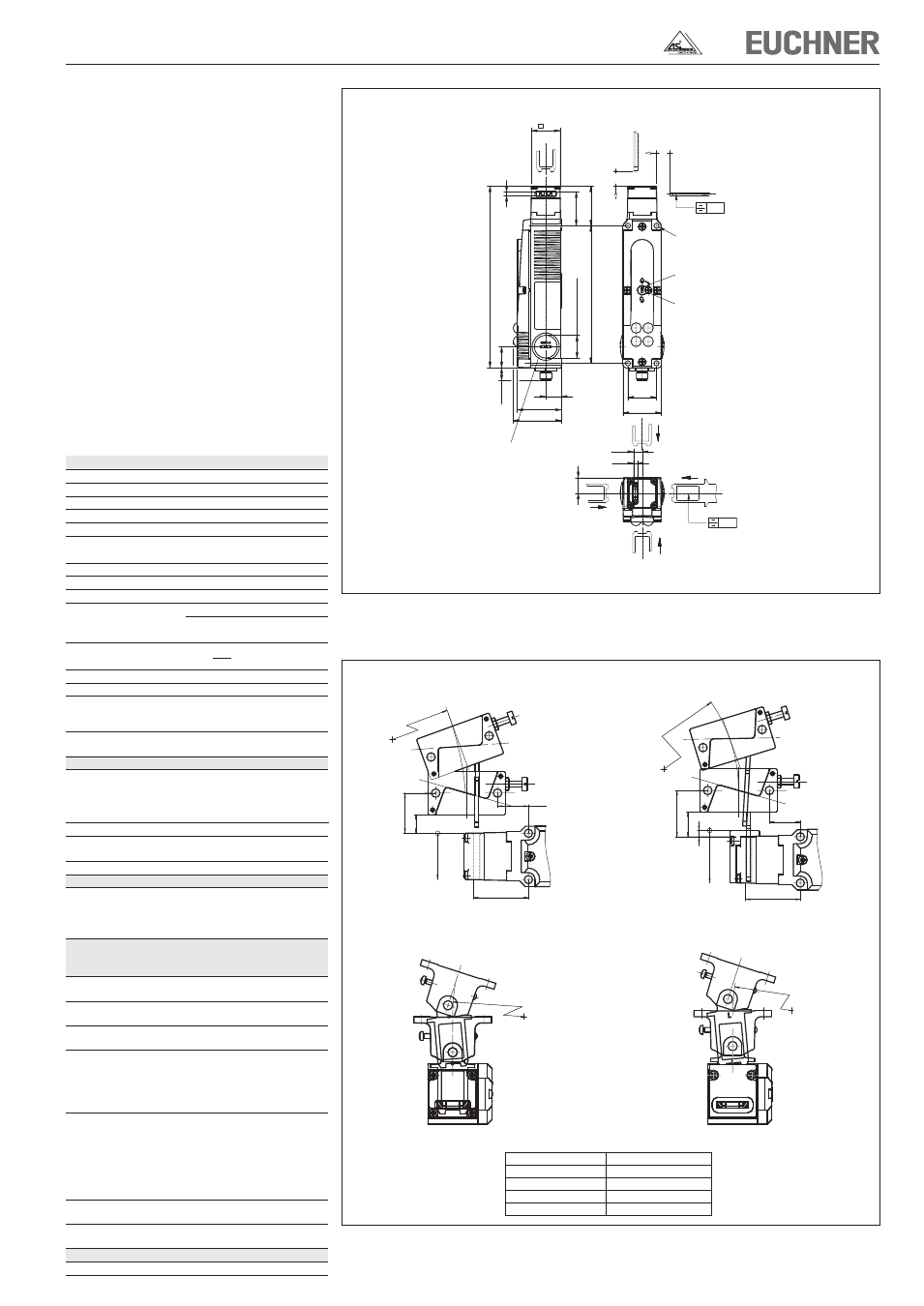

Инструкция по эксплуатации предохранительных выключателей STA...AS1

Рис. 3. Размерные чертежи

(F

Zh

=

F

max

) = 2300 Н

1,3

Рис. 4. Мин. значения радиуса открывания двери

Тип исп. ключа

Мин. радиус двери [мм]

Исп. ключ S-G...

300

Исп. ключ S-W...

300

РАДИУСНЫЙ ИСП. КЛЮЧ S-OU...

200

РАДИУСНЫЙ ИСП. КЛЮЧ S-LR...

200

Радиусный исп. ключ S-OU-LN

для раструба

Радиусный исп. ключ S-LR-LN

для раструба

16

30

R >

200

35,5

4

28,5 +5

20

R>200

Радиусный исп. ключ S-OU-SN

Радиусный исп. ключ S-LR-SN

24,5 +5

12

26

35,5

R >

20

200

R>200

Заявление о соответствии требованиям
стандартов ЕС

Указанный ниже производитель настоящим
заявляет, что данное изделие соответствует
положениям перечисленных ниже директив и что
соответствующие стандарты разрешены к
использованию.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Германия
Применимые директивы:

Директива о машинном оборудовании 2006/42/ЕС.

Применимые стандарты:

EN 60947-5-1:2004 + Cor.:2005 + A1:2009;

EN 1088:1995+A2:2008.

Лайнфельден, июль 2010 г.
Дипл. инженер Михаэль Ойхнер
Директор
Дук Бинь Нгуен
Менеджер отдела документации
Подписанное Заявление о соответствии
требованиям стандартов ЕС прилагается к изделию.

Технические характеристики

Параметр

Значение

Материал корпуса

легкий сплав под давлением

Степень защиты по IEC 529 IP 67, штекер вставлен

Мех. срок службы

1x10

6

циклов переключений

Температура окр. среды

-20...+55°C

Монтажное положение

любое

Максимальная скорость

п у с к а

20 м/мин

Макс. усилие срабатывания 35 Н

Усилие вытягивания

30 Н (без блокировки)

Удерживающее усилие

20 Н

Блокировочное усилие F

max

Исп. ключ с наконечником

Исп. ключ прямой

3000 Н

Исп. ключ угловой

1500 Н

Блокировочное усилие F

Zh

по

принципу проверки GS-ET-19

Частота срабатывания

7000/ч

М а с с а

около 0,5 кг

Принцип переключения SK, UK принудительно размыкающий

контакт, отстающий
коммутирующий элемент

Требования ЭМС

согласно EN 50295 (стандарт
AS-Interface) и IEC 62026

Блокировочный магнит

Рабочее напряжение магнита DC 24 В +10 %/-15 %

8 Вт

(Вспомогательное

напряжение на черном

Блок питания с безопасным

кабеле AS-Interface)

разъединением (IEC 60742, PELV)

Рабочий ток магнита

300 мА

Продолжительность
включения ED

100 %

Тип соединения

штекерный разъем M12

Мин. путь и выбег

Направление пуска

исп. ключ S

исп. ключ L для

стандарт

раструба

по горизонтали (h)
+ по вертикали (v)

24,5 + 5

28,5 + 5

Характеристики AS-Interface
согл.

код EA: 7

спецификации AS-Interface 2.1 код ID: B

Рабочее напряжение
AS-Interface

22,5... 31,6 В

Макс. общее
потребление тока

45 мА

Действительные адреса
AS-Interface

1–31

Входы AS-Interface

согл. AS-Interface Safety at Work

Контакт контроля
двери SK

D0, D1

Контакт контроля
магнита UK

D2, D3

Выходы AS-Interface

D 0

блокировочный магнит, 1 =
магнит под напряжением

D 1

красный светодиод, 1 =
светодиод включен

D 2

зеленый светодиод, 1 =
светодиод включен

Светодиод AS-Interface

зеленый, напряжение

Power

AS-Interface подается

Светодиод AS-Interface

красный, фаза офлайн

Fault

или адрес 0

Параметры надежности по EN ISO 13849-1

Количество переключений B

10d

1,2 x 10

7

0,5

h

v

GN

RD

Fault

Power

41,5

35,5

190

22

4

30

M20x1,5 (3x)

13,5

<40>

30

144

16,3

<46,5>

<50,5>

16

9

0,5

4

5,3 (4 шт.)

для M5x35 мм
ISO 1207
ISO 4762

Вспомогательная
разблокировка

Стопорный винт

Резьбовая пробка
M20 x 1,5
